RAMO 30 T M12, bord rond, redondant, à rappel, Bague frontale Inox, Couleur transparent, 2 NO, Panneau Inox

Numéro d’article : 1.11.011.802/0000

Données techniques

Généralités
Sans potentiel	oui
Couleur	noir
Couleur du panneau	Inox
Couleur du bord	noir
Couleur de la bague frontale	Inox
Couleur de l’éclairage de la bague	transparent
Forme du bord	rond
Température de fonctionnement, min.	-40 °C
Température de fonctionnement, max.	85 °C
Température d’entreposage, min.	-40 °C
Température d’entreposage, max.	85 °C
éclairable	non
Emballage	Carton
Unité de conditionnement	10 pièces
Poids net	26,3 g
Durée de vie	500 000 cycles
B10	650 000 cycles
Indice de protection en façade d’après DIN EN 60529	IP66 IP67 IP69
Indice de protection à l’arrière d’après DIN EN 60529	IP66 IP67
UL Enclosure Type Rating en façade	type 4X indoor
Résistance à l’environnement	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-78
Résistance au brouillard salin d’après la norme	IEC 60068-2-11
Résistance aux chocs IK	05
Commande MOQ	10 pièces
Niveau de pollution d’après DIN EN 61010-1	Niveau de pollution 2
Conforme à RoHS	oui
Conforme à REACH	oui

Cote de montage
Cote extérieure longueur	34,5 mm
Cote extérieure largeur	34,5 mm
Cote extérieure hauteur	40 mm
Ouverture d’emplacement	30,3 mm
Encastrement	36,4 mm
Hauteur de montage	3,6 mm
Pas, min.	35 mm
Valeurs caractéristiques mécaniques
Fonction d’actionnement	à rappel
Force d’appui, max.	12 N
Force d’appui, min.	5 N
Course, max.	1 mm
Résistance action latérale de la force	300 N
Fonction de contact	2 NO
Matériau de contact	Or
Fixation	Bague filetée
Couple bague filetée max.	1,2 Nm
Connexion à l’arrière	M12 4 broches, détrompeur A
PIN 1	Contact de fermeture 1
PIN 2	Contact de fermeture 2
PIN 3	Contact de fermeture 1
PIN 4	Contact de fermeture 2
Valeurs caractéristiques électriques
Tension d’isolement assignée	250 Volt
Tension transitoire assignée	800 Volt
tension opérationnelle nominale	35 V (AC-15) 35 V (DC-13)
Tension de commutation, min.	0,02 Volt
Tension de commutation, max.	35 Volt
Tension de commutation, max. d’après UL 60947	30 V DC (42,4 V crête)
Type de voltage	DC
Courant opérationnel nominal	0,1 A
Tension de service nominale	0,02-35 Volt
Courant de commutation, min.	0,00001 A
Courant de commutation, max.	0,1 A
Puissance de commutation, max.	1 Watt
Perte de puissance	0,70060 Watt
Catégorie de surtension	2
Dispositif de protection contre les courts-circuits	fusible 250 V / 0,1 A / 1,5 kA gG vite
Courant de court-circuit conditionnel	1 000 A

Schémas

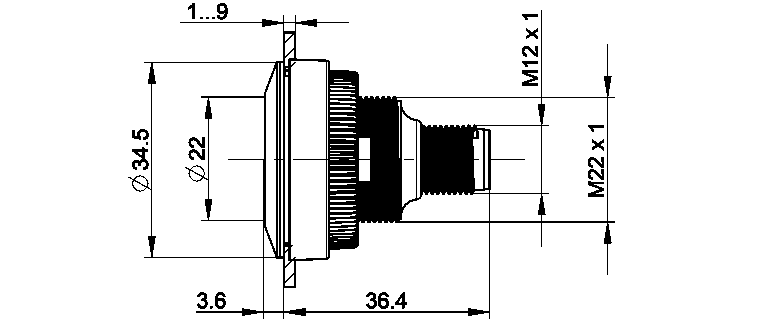

Schémas des cotes

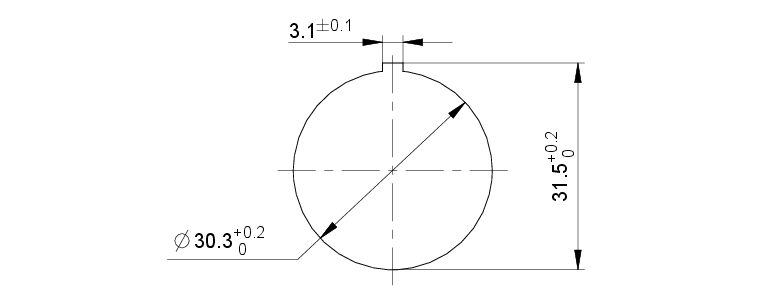

Schémas des ouvertures d’emplacement

Dessin schéma de câblage

Description

Grâce au recours au bouton-poussoir à faible course MICON 5, RAMO 30 T propose un feedback tactile – avec un clic de touche net. Avec l’indice de protection IP 66/IP69K, il est recommandé notamment pour la construction d’installation. Les RAMO 30 T ont besoin d’un diamètre de montage 30,3 mm et offrent une forme extrêmement plate devant la platine avant.

Comme variante de produit supplémentaire, le bouton-poussoir champignon RAMO 30 T offre une option de bouton-poussoir à verrouillage pour chaque application. Il se caractérise par sa forme et sa fonction comme pour un arrêt d'urgence, mais n'est déclaré que comme un bouton-poussoir. Différentes fonctions de contact sont possibles.
Informations complémentaires selon le certificat UL :

Pour la source d'alimentation de classe 2 ou la tension limitée / le courant limité uniquement
Installation uniquement par du personnel spécialisé formé.
Type 4x Indoor uniquement avec câble "Cat. No. 7000-08061-0210100 PUR 4x0,25mm² avec connecteur M8, puissance nominale max. 30VAC/DC 4A, fabriqué par Murrelektronik GmbH" et "Cat. No. 7000-12221-0340100 PUR 4x0,34mm² avec connecteur M12, puissance nominale max. 30VAC/DC 4A, fabriqué par Murrelektronik GmbH".
Pour une utilisation sur une surface plane d'un boîtier de type 1 ou 4x en intérieur uniquement.

Domaines d’application/principaux

Mesurer – Commander – Réguler
Électrotechnique
Construction de machines et installations
Industrie automobile
Construction de signaux
Construction automobile
Industrie chimique
Robot industriel
Installation domestique

Caractéristiques spéciales

Course de touche avec rétrosignal tactile ou bouton-poussoir champignon avec actionneur de verrouillage
Sur la base du bouton-poussoir à faible course MICON 5 de RAFI à contacts dorés, éprouvé des millions de fois
Boîtier fermé, en une pièce
Série unique avec connexion Plug & Play des plus aisées
Design entièrement assorti – convient pour la série d’auxiliaires de commande RAFIX
Hauteur de construction plate
Bague frontale inox
Dimensions de montage : 30,3 mm
Connexion Plug & Play M12
Possibilités de marquage individuelles p. ex. avec panneaux FLEXLAB
Éclairable dans de nombreuses couleurs
Version redondante avec 2 contacts de fermeture
Bouton poussoir avec champignon noir
