Boutons-poussoirs lumineux 9,1 mm, avec LED intégrée, à rappel, 1 NF + 1 NO, Panneau jaune
Numéro d’article : 1.15.106.503/1400
Données techniques
| Couleur du panneau | jaune |
| Propriété du panneau / coup-de-poing | transparent |
| Forme du bord | rond |
| Température de fonctionnement, min. | -25 °C |
| Température de fonctionnement, max. | 55 °C |
| Température d’entreposage, min. | -40 °C |
| Température d’entreposage, max. | 80 °C |
| éclairable | oui |
| Agents lumineux | LED |
| Durée de soudage manuel, max. | 3 sec |
| Température de soudage manuel | 350 °C |
| Procédé de soudage | Soudage manuel |
| Emballage | Carton |
| Unité de conditionnement | 10 pièces |
| Poids net | 2,2 g |
| Durée de vie | 200 000 cycles |
| B10 | 260 000 cycles |
| Indice de protection en façade d’après DIN EN 60529 | IP40 |
| Quantité minimale de commande (MOQ) | 50 pièces |
| Conforme à RoHS | oui |
| Conforme à REACH | oui |
| Cote extérieure longueur | 11 mm |
| Cote extérieure largeur | 11 mm |
| Cote extérieure hauteur | 32 mm |
| Ouverture d’emplacement | 9,1 mm |
| Encastrement | 25 mm |
| Hauteur de montage | 7 mm |
| Fonction d’actionnement | à rappel |
| Force d’appui, min. | 5 N |
| Course, max. | 1,5 mm |
| Fonction de contact | 1 NF + 1 NO |
| Système de contact | Contact de pont |
| Matériau de contact | Or |
| Fixation | Bague filetée |
| Soudabilité | Oui |
| Connexion à l’arrière | Connexion soudée |
| Tension de service de l’agent lumineux, max. | 2 Volt |
| Tension de commutation, max. | 24 Volt |
| Courant de service de l’agent lumineux, max. | 10 mA |
| Courant de commutation, max. |
|
Description
Diamètre de montage 9,1 mm, max. 24 V / 500 mA, avec LED / ampoule intégrée
Valeurs recommandées pour la pré-résistance LED
- 5 – 7 V = 270 Ohm , 0,25 W
- 12 – 14 V = 680 Ohm, 0,5 W
- 24 – 28 V = 1500 Ohm, 1 W
- Courant direct LED : max. 10 mA à T = 25° C
- Tension directe LED : 2V à 10 mA
- Tension de blocage LED : 5 V
- Courant de blocage LED : 0,1 mA
- Perte de puissance LED : max. 120 mW à T = 50° C
Affectation des contacts : 1-2 = contact de rupture, 3-4 = contact de fermeture, X1-X2 = LED.
Veiller à la polarité correcte : Plus sur l’anode de LED, l’anode est identifiée par un point de couleur.
Visionneuse 3D
Téléchargements
CAD_3D_PB-115106xxx-02
CP65-document

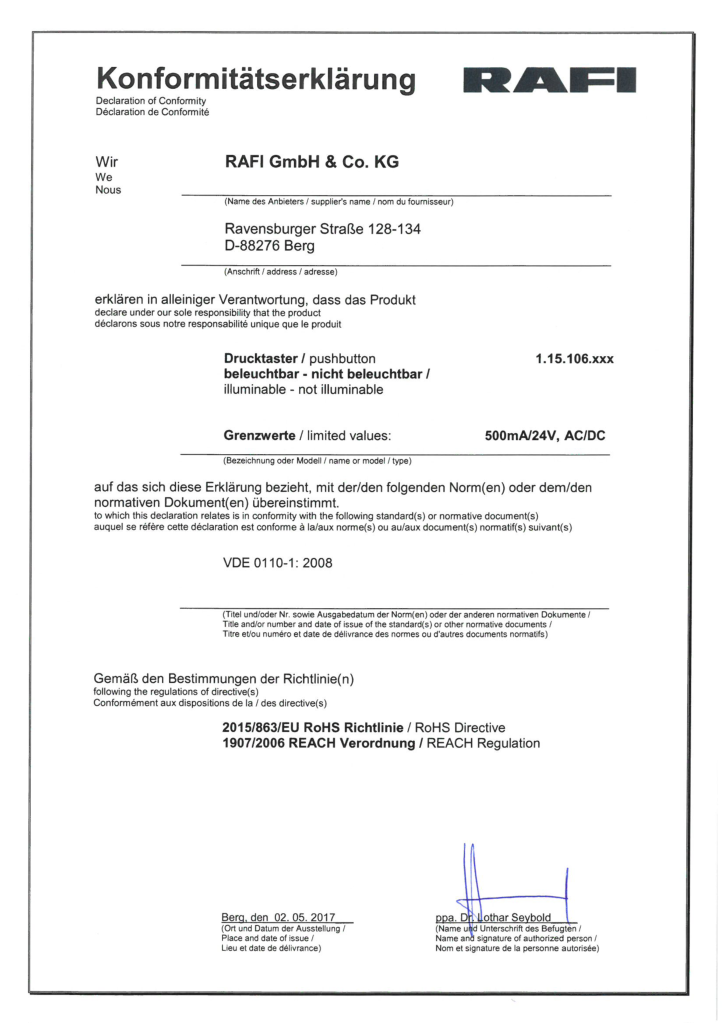

Déclaration de conformité
