RAFIX 22 FS⁺, boutons-poussoirs lumineux FLEXLAB, bord rond, encliquetant, Bague frontale argent métallisé

Numéro d’article : 1.30.270.931/2200

Données techniques

Généralités
Démontage possible	non
Couleur de la bague frontale	argent métallisé
Forme du bord	rond
Température de fonctionnement, min.	-25 °C
Température de fonctionnement, max.	70 °C
Température d’entreposage, min.	-40 °C
Température d’entreposage, max.	80 °C
éclairable	oui
Emballage	Carton
Unité de conditionnement	10 pièces
Poids net	7,2 g
Durée de vie	500 000 cycles
B10	650 000 cycles
Indice de protection en façade d’après DIN EN 60529	IP65
Résistance à l’environnement	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78
Résistance au brouillard salin d’après la norme	IEC 60068-2-11
Quantité minimale de commande (MOQ)	10 pièces
Conforme à RoHS	oui
Conforme à REACH	oui
Pays d’origine	HU
Cote de montage
Cote extérieure longueur	29,8 mm
Cote extérieure largeur	29,8 mm
Cote extérieure hauteur	18,5 mm
Ouverture d’emplacement	22,3 mm
Encastrement	9,2 mm
Hauteur de montage	9,85 mm
Pas, min.	30 x 30 mm
Cote du bord	ø 29,8 mm
Valeurs caractéristiques mécaniques
Fonction d’actionnement	encliquetant
Force d’appui, max.	100 N
Course, max.	4 mm
Fixation	Bague filetée
Couple bague filetée max.	1,2 Nm

Spécifications selon UL 60947
UL Enclosure Type Rating en façade	type 1 type 4X indoor

Schémas

Schémas des cotes

Dessin du système

Schémas des ouvertures d’emplacement

Dessin de platines avant

Description

Boutons-poussoirs avec panneau translucide. En combinaison avec l’élément de commutation correspondant, le panneau peut être éclairé sur toute la surface.

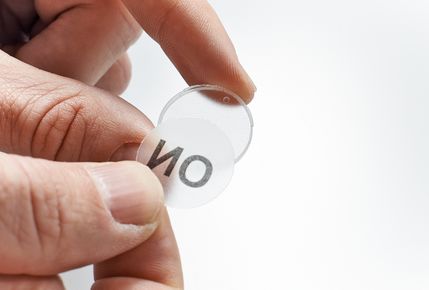

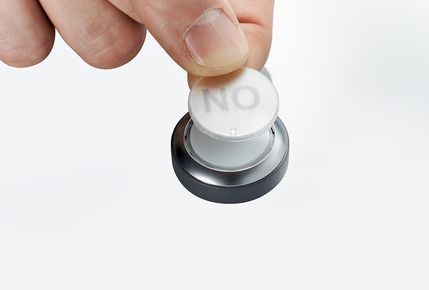

Le bouton-poussoir RAFIX FS+ FLEXLAB offre la possibilité de marquer individuellement des auxiliaires de commande. Des marquages standard sont proposés à cet effet. Une feuille d’étiquetage DIN A4 avec étiquettes prédécoupées, imprimable avec des imprimantes laser courantes, est proposée alternativement. Après impression, les inscriptions peuvent être retirées de la feuille et mises en place dans le panneau de couleur à l’aide des fins taquets d’arrêt.

Utilisation conforme aux normes UL :

Les appareils de commande RAFIX sont définis chez RAFI comme des éléments modulaires, composés d'un élément d'actionnement, si nécessaire d'un accouplement et d'une unité de contact ou d'éclairage individuelle.

Les éléments d'actionnement (tels que les boutons-poussoirs, les actionneurs d'arrêt d'urgence, etc.) n'ont la tactilité, le réarmement et la fonction prévus que lorsqu'ils sont assemblés avec les éléments de commutation appropriés.
