LUMOTAST 16, bouton-poussoir arrêt d’urgence, éclairable, 2 NF, Or, Connexion par fiche plate 2,8 x 0,5, étamée, en tournant, rouge

Numéro d’article : 1.15.213.014/0000

Données techniques

Généralités
Couleur du coup-de-poing	rouge
Couleur du marquage	rouge
Couleur du panneau	rouge
Propriété du panneau / coup-de-poing	translucide
Couleur du bord	jaune
Couleur de l’agent lumineux	rouge
Forme du bord	rond
Température de fonctionnement, min.	-25 °C
Température de fonctionnement, max.	70 °C
Température d’entreposage, min.	-40 °C
Température d’entreposage, max.	80 °C
éclairable	oui
Agents lumineux	LED
Emballage	Carton
Unité de conditionnement	10 pièces
Poids net	13,4 g
Durée de vie	30 000 cycles
B10	50 000 cycles
B10d	100 000 cycles
Indice de protection en façade d’après DIN EN 60529	IP65 IP67
Résistance à l’environnement	60068_2_27 IEC 60068-2-30
Résistance aux chocs IK	05 latéral 05 frontal
Quantité minimale de commande (MOQ)	10 pièces
Niveau de pollution d’après DIN EN 61010-1	Niveau de pollution 2
Conforme à RoHS	oui
Conforme à REACH	oui
Pays d’origine	HU
Cote de montage
Cote extérieure longueur	29,6 mm
Cote extérieure largeur	29,6 mm
Cote extérieure hauteur	40,6 mm
Ouverture d’emplacement	16,2 mm
Encastrement	18 mm
Hauteur de montage	22,6 mm
Valeurs caractéristiques mécaniques
Fonction d’actionnement	encliquetant
Fonction de contact	2 NF
Matériau de contact	Or
Réinitialisation	en tournant
Fixation	Bague filetée
Soudabilité	Oui
Couple bague filetée max.	0,8 Nm
Connexion à l’arrière	Connexion par fiche plate 2,8 x 0,5, étamée

Valeurs caractéristiques électriques
Tension d’isolement assignée	250 Volt
Tension de service de l’agent lumineux, min.	18 Volt
Tension de service de l’agent lumineux, max.	28 Volt
Tension de commutation, min.	0,02 Volt
Tension de commutation, max.	35 Volt
Tension de commutation, max.	35 V DC / 100 mA
Type de voltage	AC / DC
Tension de service nominale	0,02-30 Volt
Courant de service de l’agent lumineux, min.	8 mA
Courant de service de l’agent lumineux, max.	18 mA
Courant de commutation, min.	0,001 A
Courant de commutation, max.	0,1 A
Catégories d’utilisation	AC-15 DC-13
Spécifications selon UL 60947
Tension de commutation, max.	35 V DC / 100 mA
UL Enclosure Type Rating en façade	type 1

Schémas

Schémas des cotes

Schémas des ouvertures d’emplacement

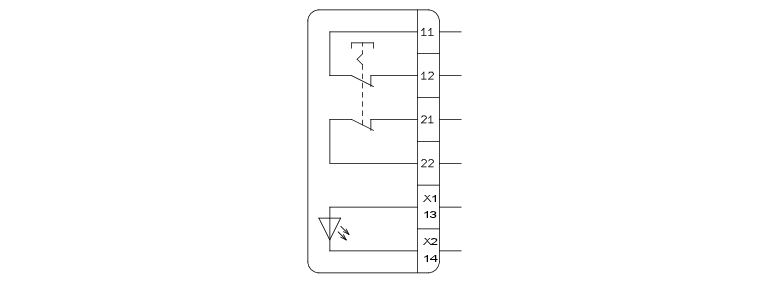

Dessin schéma de câblage

Description

Les éléments d’arrêt d’urgence LUMOTAST 16 comportent jusqu’à 3 contacts. 2 contacts redondants peuvent p. ex. s’identifier pour les applications de contact tandis que le contact de signalisation déclenche la détection de position. Un facteur de sécurité supplémentaire pour votre application.
