LUMOTAST 16, arrêt d’urgence actif/inactif, 2 NF, Argent, Connexion par fiche plate 2,8 x 0,5, étamée, en tournant

Numéro d’article : 1.15.213.054/0000

Données techniques

Généralités
Couleur du coup-de-poing	incolore
Propriété du panneau / coup-de-poing	translucide
Couleur du bord	jaune
Couleur de l’agent lumineux	rouge
Forme du bord	rond
Température de fonctionnement, min.	-25 °C
Température de fonctionnement, max.	70 °C
Température d’entreposage, min.	-40 °C
Température d’entreposage, max.	80 °C
éclairable	oui
Agents lumineux	LED
Emballage	Carton
Unité de conditionnement	10 pièces
Poids net	13,4 g
Durée de vie	30 000 cycles
B10	50 000 cycles
B10d	100 000 cycles
Indice de protection en façade d’après DIN EN 60529	IP65 IP67
UL Enclosure Type Rating en façade	type 1
Résistance à l’environnement	60068_2_27 IEC 60068-2-30
Résistance aux chocs IK	05 latéral 05 frontal
Quantité minimale de commande (MOQ)	10 pièces
Niveau de pollution d’après DIN EN 61010-1	Niveau de pollution 2
Conforme à RoHS	oui
Conforme à REACH	oui
Cote de montage
Cote extérieure longueur	29,6 mm
Cote extérieure largeur	29,6 mm
Cote extérieure hauteur	40,6 mm
Ouverture d’emplacement	16,2 mm
Encastrement	18 mm
Hauteur de montage	22,6 mm
Valeurs caractéristiques mécaniques
Fonction d’actionnement	encliquetant
Fonction de contact	2 NF
Matériau de contact	Argent
Réinitialisation	en tournant
Fixation	Bague filetée
Soudabilité	Oui
Couple bague filetée max.	0,8 Nm
Connexion à l’arrière	Connexion par fiche plate 2,8 x 0,5, étamée

Valeurs caractéristiques électriques
Tension d’isolement assignée	250 Volt
Tension de service de l’agent lumineux, min.	18 Volt
Tension de service de l’agent lumineux, max.	28 Volt
Tension de commutation, min.	10 Volt
Tension de commutation, max.	35 V / 2 A (AC / DC)
Type de voltage	AC / DC
Tension de service nominale	0,01-250 Volt
Courant de service de l’agent lumineux, min.	8 mA
Courant de service de l’agent lumineux, max.	18 mA
Courant de commutation, min.	0,015 A
Puissance de commutation, max.	250 Watt
Catégorie d’utilisation AC-15 / B300	240 V / 1,5 A (IEC 60947) 35 V / 5 A (IEC 60947)
Catégorie d’utilisation DC-13 / Q300	35 V / 2 A (IEC60947) 250 V / 0,27 A (IEC)

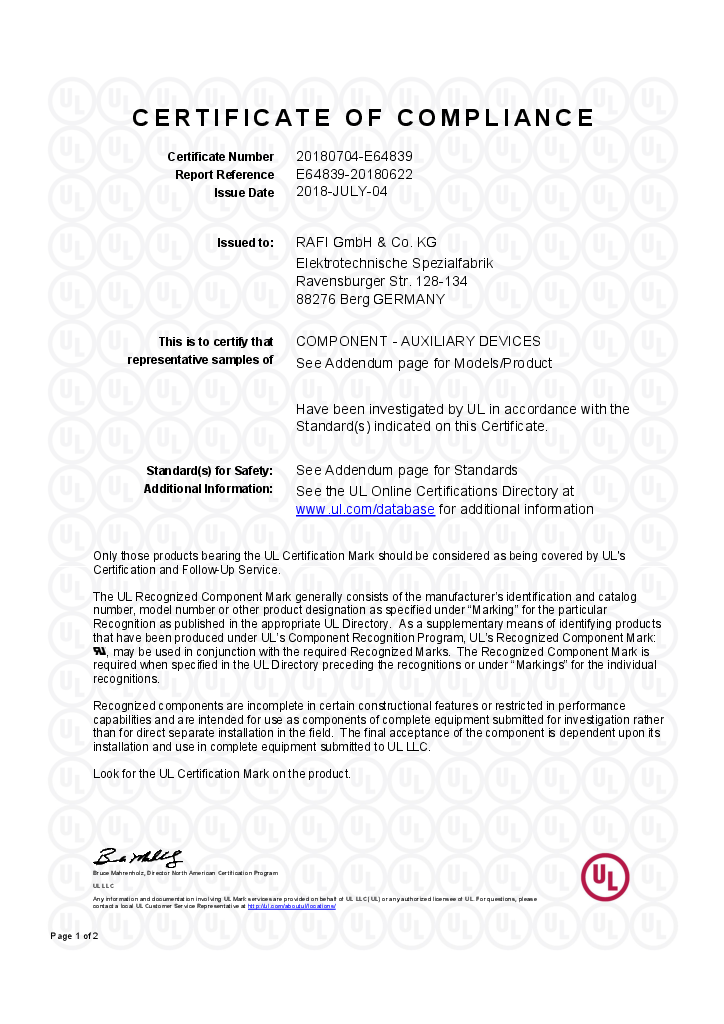

Spécifications selon UL 60947
Tension de commutation, max.	35 V / 2 A (AC / DC)
UL Enclosure Type Rating en façade	type 1

Schémas

Schémas des cotes

Schémas des ouvertures d’emplacement

Description

Les éléments d’arrêt d’urgence LUMOTAST 16 comportent jusqu’à 3 contacts. 2 contacts redondants peuvent p. ex. s’identifier pour les applications de contact tandis que le contact de signalisation déclenche la détection de position. Un facteur de sécurité supplémentaire pour votre application.

ARRÊT D’URGENCE actif/inactif pour appareils de commande manuels avec connexion à une unité stationnaire. En cas de connexion active à l’unité de commande stationnaire, le coup-de-poing en plastique incolore transparent est allumé en rouge par une LED intégrée. En cas de connexion inactive à l’unité de commande stationnaire, le coup-de-poing reste en revanche incolore.
