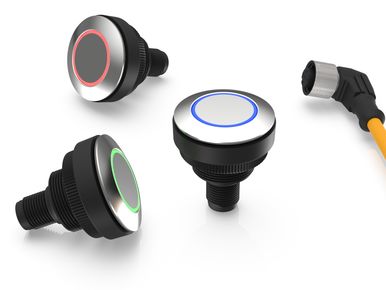

RAMO 30 T, M12, 1 NO, bord rond, éclairage de bague, à rappel, Bague frontale Inox, Couleur bleu, 1 NO, Panneau Inox

Numéro d’article : 1.11.011.801/0600

Données techniques

Généralités
Sans potentiel	oui
Couleur	noir
Couleur du panneau	Inox
Couleur du bord	noir
Couleur de la bague frontale	Inox
Couleur de l’éclairage de la bague	bleu
Forme du bord	rond
Température de fonctionnement, min.	-40 °C
Température de fonctionnement, max.	85 °C
Température d’entreposage, min.	-40 °C
Température d’entreposage, max.	85 °C
éclairable	oui
Agents lumineux	LED
Emballage	Carton
Unité de conditionnement	10 pièces
Poids net	26,3 g
Durée de vie	500 000 cycles
B10	650 000 cycles
Indice de protection en façade d’après DIN EN 60529	IP66 IP67 IP69
Indice de protection à l’arrière d’après DIN EN 60529	IP66 IP67
Résistance à l’environnement	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-78
Résistance au brouillard salin d’après la norme	IEC 60068-2-11
Résistance aux chocs IK	05
Quantité minimale de commande (MOQ)	10 pièces
Niveau de pollution d’après DIN EN 61010-1	Niveau de pollution 2
Conforme à RoHS	oui
Conforme à REACH	oui
Pays d’origine	HU
Cote de montage
Cote extérieure longueur	34,5 mm
Cote extérieure largeur	34,5 mm
Cote extérieure hauteur	40 mm
Ouverture d’emplacement	30,3 mm
Encastrement	36,4 mm
Hauteur de montage	3,6 mm
Pas, min.	35 mm
Valeurs caractéristiques mécaniques
Connexion à l’arrière	M12 4 broches, détrompeur A
Fixation	Bague filetée
Fonction d’actionnement	à rappel
Force d’appui, max.	12 N
Force d’appui, min.	5 N
Course, max.	1 mm
Couple bague filetée max.	1,2 Nm
Résistance action latérale de la force	300 N
Fonction de contact	1 NO
Matériau de contact	Or
PIN 1	Contact de fermeture 1
PIN 2	LED +
PIN 3	GND
PIN 4	Contact de fermeture 1

Valeurs caractéristiques électriques
Tension d’isolement assignée	250 Volt
Tension transitoire assignée	800 Volt
Tension de service de l’agent lumineux, min.	20 Volt
Tension de service de l’agent lumineux, max.	28 Volt
Tension de commutation, min.	0,02 Volt
Tension de commutation, max.	35 Volt
Tension de commutation, max.	30 V DC (42,4 V crête)
Type de voltage	DC
Courant opérationnel nominal	0,1 A
Tension de service nominale	0,02-35 Volt
Courant de commutation, min.	0,00001 A
Courant de commutation, max.	0,1 A
Puissance de commutation, max.	1 Watt
Perte de puissance	0,70040 Watt
Catégorie de surtension	2
Dispositif de protection contre les courts-circuits	fusible 250 V / 0,1 A / 1,5 kA gG vite
Courant de court-circuit conditionnel	1 000 A
Spécifications selon IEC 60947-5-1
tension opérationnelle nominale	35 V (AC-15) 35 V (DC-13)
Tension transitoire assignée	800 Volt
Spécifications selon UL 60947
Tension de commutation, max.	30 V DC (42,4 V crête)
UL Enclosure Type Rating en façade	type 4X indoor

Schémas

Schémas des cotes

Schémas des ouvertures d’emplacement

Dessin schéma de câblage

Description

Grâce au recours au bouton-poussoir à faible course MICON 5, RAMO 30 T propose un feedback tactile – avec un clic de touche net. Avec l’indice de protection IP 66/IP69K, il est recommandé notamment pour la construction d’installation. Les RAMO 30 T ont besoin d’un diamètre de montage 30,3 mm et offrent une forme extrêmement plate devant la platine avant.

Utilisation conforme aux normes UL :

Approuvé uniquement pour les sources d'alimentation de classe 2 ou à tension limitée / courant limité.
Installation uniquement par du personnel spécialisé et formé.
Type 4x Intérieur uniquement avec câble « Cat. No. 7000-08061-0210100 PUR 4x0.25mm² avec fiche M8, puissance nominale max. 30VAC/DC 4A, fabriqué par Murrelektronik GmbH » et »Cat. No. 7000-12221-0340100 PUR 4x0.34mm² avec connecteur M12, puissance nominale max. 30VAC/DC 4A, fabriqué par Murrelektronik GmbH » et »Cat. 30VAC/DC 4A, fabriqué par Murrelektronik GmbH » et »Cat. no. 7000-12221-0340100
Pour une utilisation sur une surface plane d'un boîtier de type 1 ou 4x pour une utilisation à l'intérieur uniquement.
