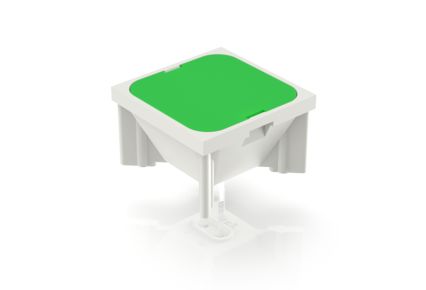

RF 15, panneau à voyants, éclairage plein, Agents lumineux vert, Panneau vert
Numéro d’article : 3.14.200.052/0000
Données techniques
| Couleur du panneau | vert |
| Couleur de l’agent lumineux | vert |
| Température de fonctionnement, min. | -25 °C |
| Température de fonctionnement, max. | 70 °C |
| Température d’entreposage, min. | -25 °C |
| Température d’entreposage, max. | 70 °C |
| éclairable | oui |
| Agents lumineux | Éclairage plein LED |
| Durée de soudage manuel, max. | 5 sec |
| Température de soudage manuel | 350 °C |
| Température de brasage à la vague | 260 °C |
| Procédé de soudage | Manuel / À la vague |
| Tenue en soudabilité d’après la norme | DIN EN 60068-2-20 |
| Emballage | Glissière |
| Unité de conditionnement | 32 pièces |
| Poids net | 2,1 g |
| Quantité minimale de commande (MOQ) | 32 pièces |
| Conforme à RoHS | oui |
| Conforme à REACH | oui |
| Pays d’origine | HU |
| Cote extérieure longueur | 15 mm |
| Cote extérieure largeur | 15 mm |
| Cote extérieure hauteur | 9,15 mm |
| Hauteur de montage | 9,15 mm |
| Pas, min. | 19.05 mm |
| Connexion à l’arrière | THT |
| Fixation | Souder |
| Soudabilité | Oui |
| Tension de service de l’agent lumineux, min. | 2 Volt |
| Tension de service de l’agent lumineux, max. | 5 Volt |
| Courant de service de l’agent lumineux, max. | 30 mA |
| résistance de chute | non |
Schémas
Schémas des cotes
Dessin du système
Dessin de circuits imprimés
Dessin de platines avant
Description
Les panneaux à voyants RF 15 ont une longueur d’arête de 15 x 15 mm, ils sont utilisés dans des claviers plats sous film décoratif en guise d’éléments d’affichage purs.
