  • RF 19 Panneau à voyants
  • RF 19, panneau à voyants, ½ x 1 partie
  • RF 19, panneau à voyants, ½ x 1 partie, Agents lumineux rouge, Panneau rouge

RF 19, panneau à voyants, ½ x 1 partie, Agents lumineux rouge, Panneau rouge

Numéro d’article : 3.14.002.061/0000

Données techniques

Généralités

Couleur du panneau rouge
Couleur de l’agent lumineux rouge
Température de fonctionnement, min. -25 °C
Température de fonctionnement, max. 70 °C
Température d’entreposage, min. -25 °C
Température d’entreposage, max. 70 °C
éclairable oui
Agents lumineux Éclairage plein LED
Durée de soudage manuel, max. 5 sec
Température de soudage manuel 350 °C
Température de brasage à la vague 260 °C
Procédé de soudage Manuel / À la vague
Tenue en soudabilité d’après la norme DIN EN 60068-2-20
Emballage Glissière
Unité de conditionnement 50 pièces
Poids net 1 g
Résistance à l’environnement IEC 60068-2-14
IEC 60068-2-30
IEC 60068-2-33
IEC 60068-2-78
Quantité minimale de commande (MOQ) 50 pièces
Conforme à RoHS oui
Conforme à REACH oui

Cote de montage

Cote extérieure longueur 9,5 mm
Cote extérieure largeur 19 mm
Cote extérieure hauteur 9,15 mm
Hauteur de montage 9,15 mm
Pas, min. 23 mm

Valeurs caractéristiques mécaniques

Course de commutation 0,5+0.3 mm
Fixation Souder
Soudabilité Oui
Connexion à l’arrière THT

Valeurs caractéristiques électriques

Tension de service de l’agent lumineux, min. 2 Volt
Tension de service de l’agent lumineux, max. 5 Volt
Courant de service de l’agent lumineux, max. 30 mA
résistance de chute non

Schémas

Schémas des cotes

Description

Les panneaux à voyants RF 19 ont un pas de 19 mm, ils sont utilisés dans des claviers plats sous film décoratif en guise d’éléments d’affichage purs. Différentes tailles sont possibles selon la forme d’affichage souhaitée.

Visionneuse 3D

Téléchargements

CAD_3D_RF19-31400206x

CP65-document

Télécharger

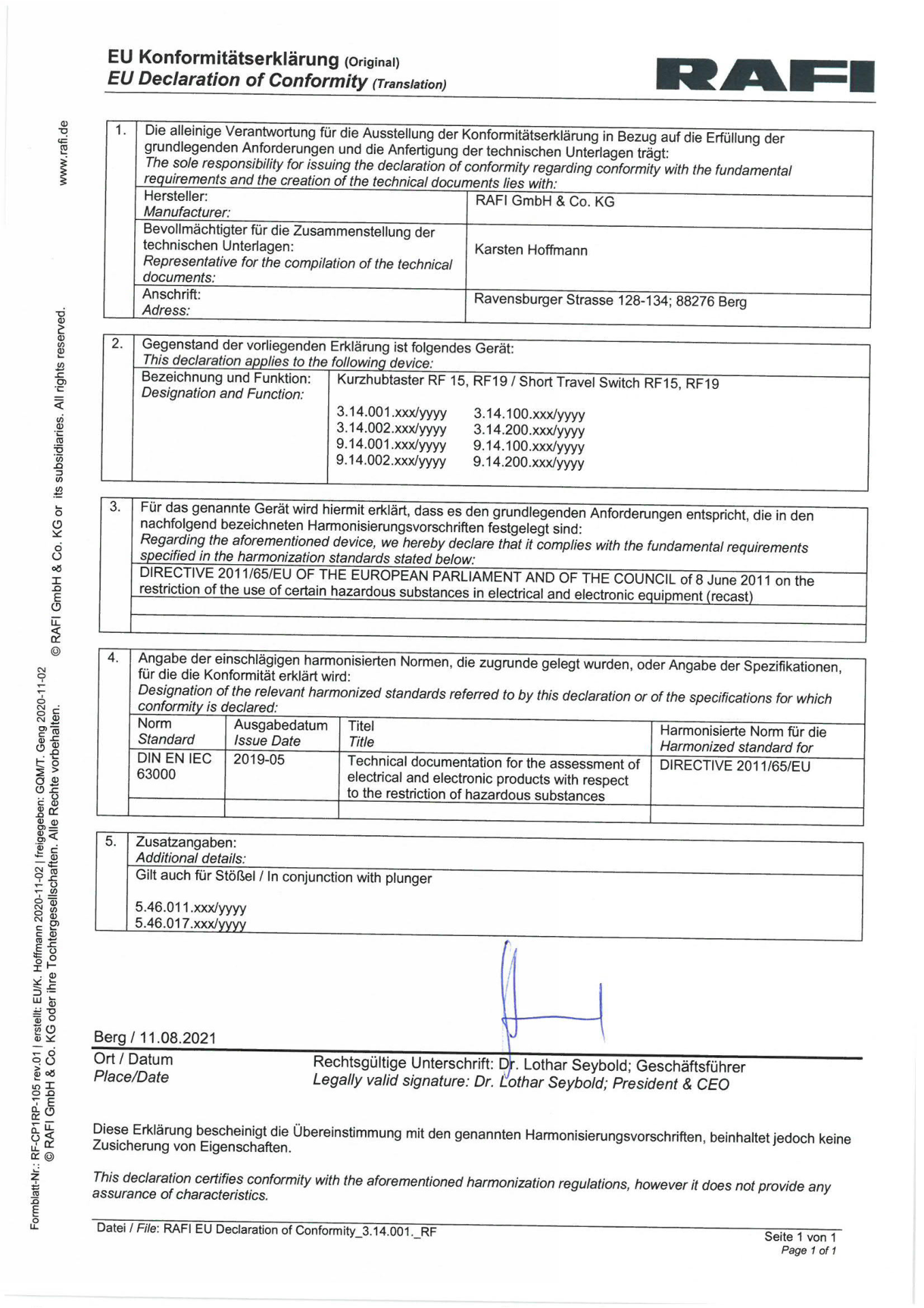

Déclaration de conformité
