E-BOX M12，蘑菇形按钮, 钥匙开关, M12 8-极 A-编码, 浅灰色
描述
E-Box M12是一个可随时连接、设备齐全的外壳，包括执行器和开关元件。这样一来，E-Box的紧凑尺寸就可以实现紧急停止、开/关和上/下功能，以及附加的状态显示。E-Box M12可用于任何需要独立指挥设备单元的分散地点。例如，通常情况下，用于生产设施沿线或安全栅栏处的紧急停止应用。E-Box M12的尺寸是基于40mm型材导轨的边缘尺寸，安装理念也是为此而设计的。
技术参数
| 操作器位置1 | 钥匙开关 |
| 操作器位置2 | 蘑菇头按钮 |
| 壳体颜色 | 浅灰色 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 70 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 80 °C |
| 可发光 | 否 |
| 包装 | 包装纸盒 |
| 包装数量 | 1 碎片 |
| 正面保护方式遵照DIN EN 60529 | IP65 |
| 背面防护方式遵照DIN EN 60529 | IP65 |
| 防护等级 | II |
| 最低订购量 (MOQ) | 1 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| 外径尺寸 | 123.2 毫米 |
| 外径尺寸 | 40 毫米 |
| 背面端子 | M12 8-极 A-编码 |
| 固定 | 安装夹 |
| 触点材料 | 金 |
| PIN 1 | 常开 1 |
| PIN 2 | 常开 1 |
| PIN 3 | 常开 3 |
| PIN 4 | 常开 3 |
| PIN 5 | 常开 2 |
| PIN 6 | 常开 2 |
| PIN 7 | 常闭 1 |
| PIN 8 | 常闭 1 |
| 复位 | 通过旋转 |
直接链接
图纸
尺寸图
尺寸图

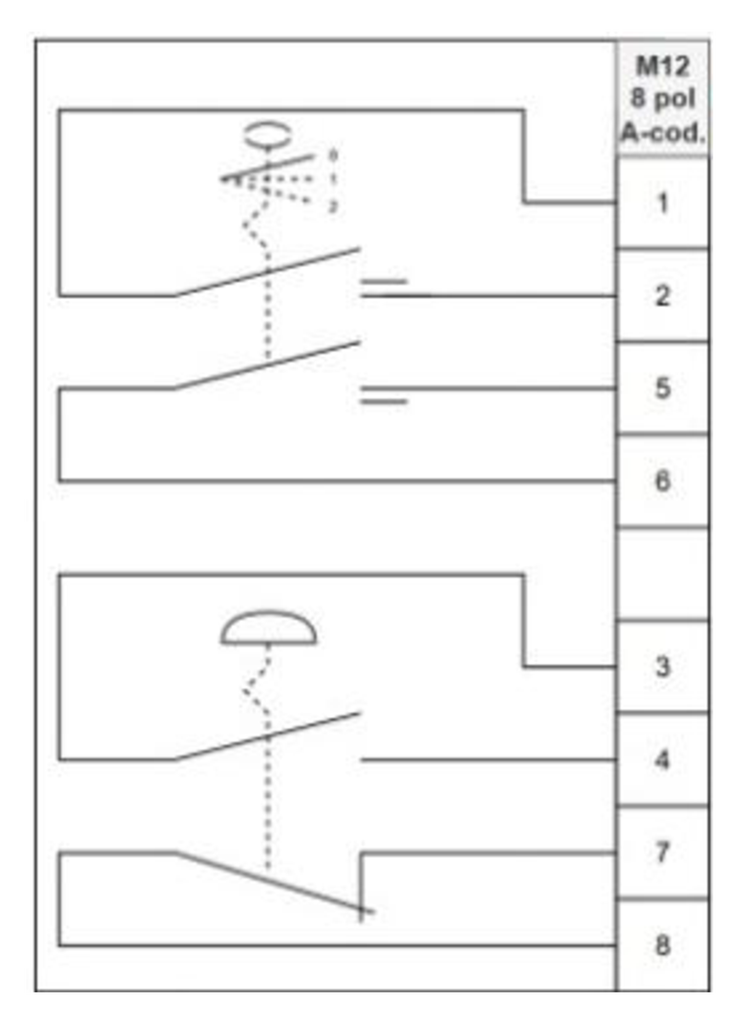

原理图
