E-BOX XL MODULAR, Gehäuse, 3 Einbaustellen, 22,3 mm, seitlich M20, hellgrau

Artikelnummer: 1.20.810.530/0000

Neu

Technische Daten

Allgemein

Lieferumfang Schnellstart-Anleitung
Einbaustellen 3 Stück
Farbe hellgrau
Arbeitstemperatur, min. -25 °C
Arbeitstemperatur, max. 70 °C
Lagertemperatur, min. -40 °C
Lagertemperatur, max. 80 °C
Verpackung Karton
Verpackungseinheit 1 Stück
Nettogewicht 217 g
Schutzart frontseitig gem. DIN EN 60529 IP65
Schutzart rückseitig gem. DIN EN 60529 IP65
Stoßfestigkeitsgrad IK 07
Schutzklasse II
Mindestbestellmenge (MOQ) 5 Stück
RoHS konform ja
REACH konform ja

Einbaumaße

Außenmaß Länge 266 mm
Außenmaß Breite 42 mm
Außenmaß Höhe 40 mm
Einbauöffnung 22,3 mm

Mechanische Kennwerte

Befestigung Schraube
Anschluss rückseitig seitlich M20

Zeichnungen

Maß-Zeichnungen

Maß-Zeichnungen

System-Zeichnung

System-Zeichnung

Beschreibung

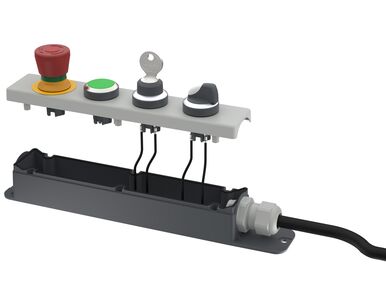

Die E-BOX XL MODULAR als Ergänzung zur E-BOX MODULAR stellt ein Gehäusekonzept mit 3 bis 6 Einbaustellen für alle RAFIX 22 FS+/FSR Befehlsgeräte dar. Sie kommt dort zum Einsatz, wo einzelne Befehlsgeräte an abseits liegenden Orten benötigt werden – beispielsweise Not-Halt Applikationen entlang einer Fertigungseinrichtung oder am Schutzzaun. Die kompakten Abmessungen der E-BOX XL orientieren sich am Kantenmaß einer 40 mm Profilschiene. Die Montage gestaltet sich unkompliziert und schnell – dank des modularen Systems aus Gehäuseunter- und -oberteil, QC Schaltelementen und RAFIX 22 FS+/FSR Betätigern. Die Montage und Verdrahtung erfolgt manuell.



Individuell konfigurierbar und kombinierbar

  • Verwendung von RAFIX 22 FS+ Betätigungselementen und RAFIX 22 FS QC Schaltelementen für alle beliebigen Einbaustellen
  • Manuelle Verkabelung mit Kabelverschraubung (Ø 7-13mm Klemmbereich)
  • RAFIX 22 FS+ / RAFIX 22 FSR Betätigungselemente, RAFIX 22 FS+ QC Schaltelemente, LED-Clips und Flachsteckhülsen müssen separat bezogen werden

Lieferumfang

  • Gehäuseunterteil, Gehäuseoberteil, Kabelverschraubung, Not-Halt Klebeschild und Schrauben für die Gehäuseverbindung

Montage

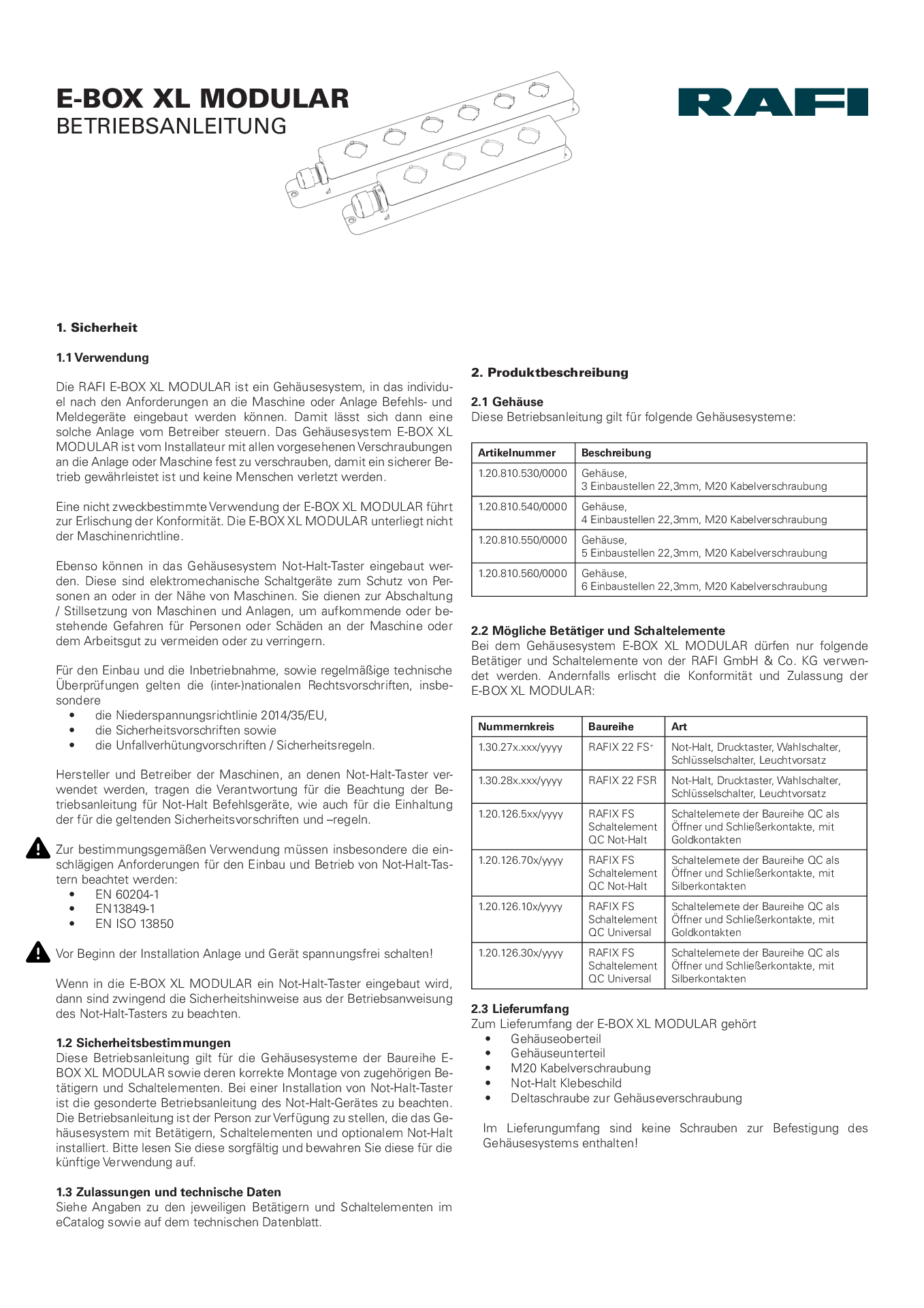

  • Eine detaillierte Montageanleitung der E-BOX XL MODULAR steht im Bereich „Downloads“ zur Verfügung.

3D-Viewer

Downloads

CAD_3D_EBOX-XL-PG-120810530-00

CP65-Dokument

herunterladen

Konformitätserklärung

herunterladen

Konformitätserklärung

herunterladen

POP-Dokument

herunterladen

RoHS

herunterladen

SVHC-Dokument

herunterladen

TSCA-Dokument

herunterladen

UL-Zertifikat

herunterladen

UL-Zertifikat

herunterladen

Prospekt

herunterladen

Medienbeständigkeit

herunterladen

Lagerbestand Distributor

Schaltelemente

RAFIX FS Schaltelement Not-Halt QC

mehr Informationen

RAFIX FS Schaltelement Universal QC

mehr Informationen

Erforderliches Zubehör

RAFIX 22 FS+

RAFIX 22 FSR

Optionales Zubehör

RAFIX / RAMO Befestigungsschlüssel für Gewindering

5.05.800.062/0000

LED, FS Technologie QC Clip

Steckverteiler

Flachsteckhülse
