E-BOX XL IO-LINK, 6 punti di incasso

Numero articolo: 1.24.600.001/0000

disponibile a breve

Dati tecnici

Dati generali
Attuatore posizione 1	Pulsante luminoso FLEXLAB
Attuatore posizione 2	Pulsante luminoso FLEXLAB
Attuatore posizione 3	Pulsante luminoso FLEXLAB
Attuatore posizione 4	Pulsante luminoso FLEXLAB
Attuatore posizione 5	Pulsante luminoso FLEXLAB
Attuatore posizione 6	Pulsante luminoso FLEXLAB
Punti di incasso	6 pezzi
Colore	grigio chiaro
Temperatura di esercizio min.	-30 °C
Temperatura di esercizio max.	70 °C
Temperatura di immagazzinaggio min.	-40 °C
Temperatura di immagazzinaggio max.	80 °C
illuminabile	sì
Confezione	Cartone
Unità di imballaggio	1 pezzi
Grado di protezione anteriore a norma DIN EN 60529	IP65
Grado di protezione posteriore a norma DIN EN 60529	IP65
Classe	II
Quantità minima ordinabile (MOQ)	1 pezzi
IO-Link versione	Interface and System Specification 1.1.3
modalità di comunicazione IO-Link	COM2 / 38,4 kBaud
tempo di ciclo	5 ms
Aggiornamento del firmware	Sì su IO-Link Master
Conforme a RoHS	sì
Conforme a REACH	sì
Dimensioni di montaggio
Dimensione esterna lunghezza	350 mm
Dimensioni esterne larghezza	40 mm
Valori caratteristici meccanici
Fissaggio	Vite

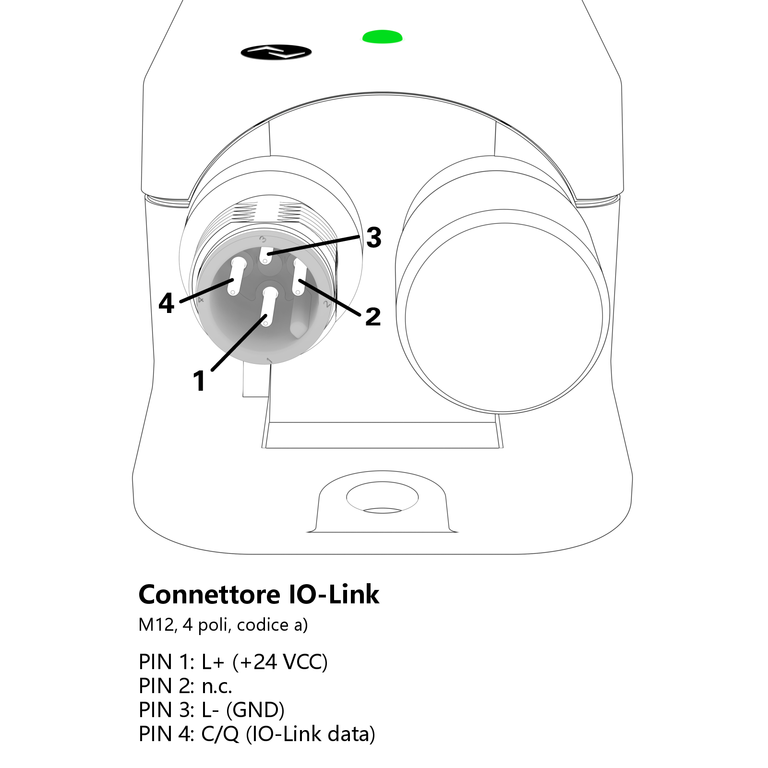

Collegamento sul retro	M12 4 poli, codifica A

Valori caratteristici elettrici
Tipo di voltaggio	DC
Tensione di esercizio nominale	24 Volt
Corrente di esercizio max.	200 mA

Disegni

Disegni quotati

Disegno sistema

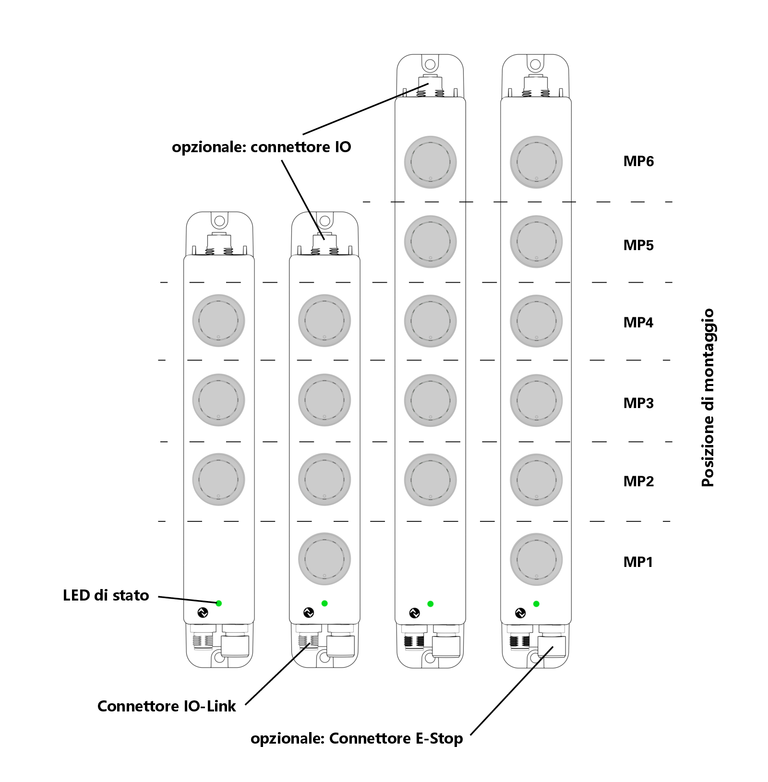

Disegno schema di montaggio

Descrizione

I prodotti IO-LINK sono facili da utilizzare e possono essere integrati rapidamente negli ambienti esistenti grazie all'uso di connettori M12 standardizzati. Facilmente collegabile e parametrizzabile individualmente, la E-BOX offre un concetto di alloggiamento con un massimo di 6 punti di installazione.

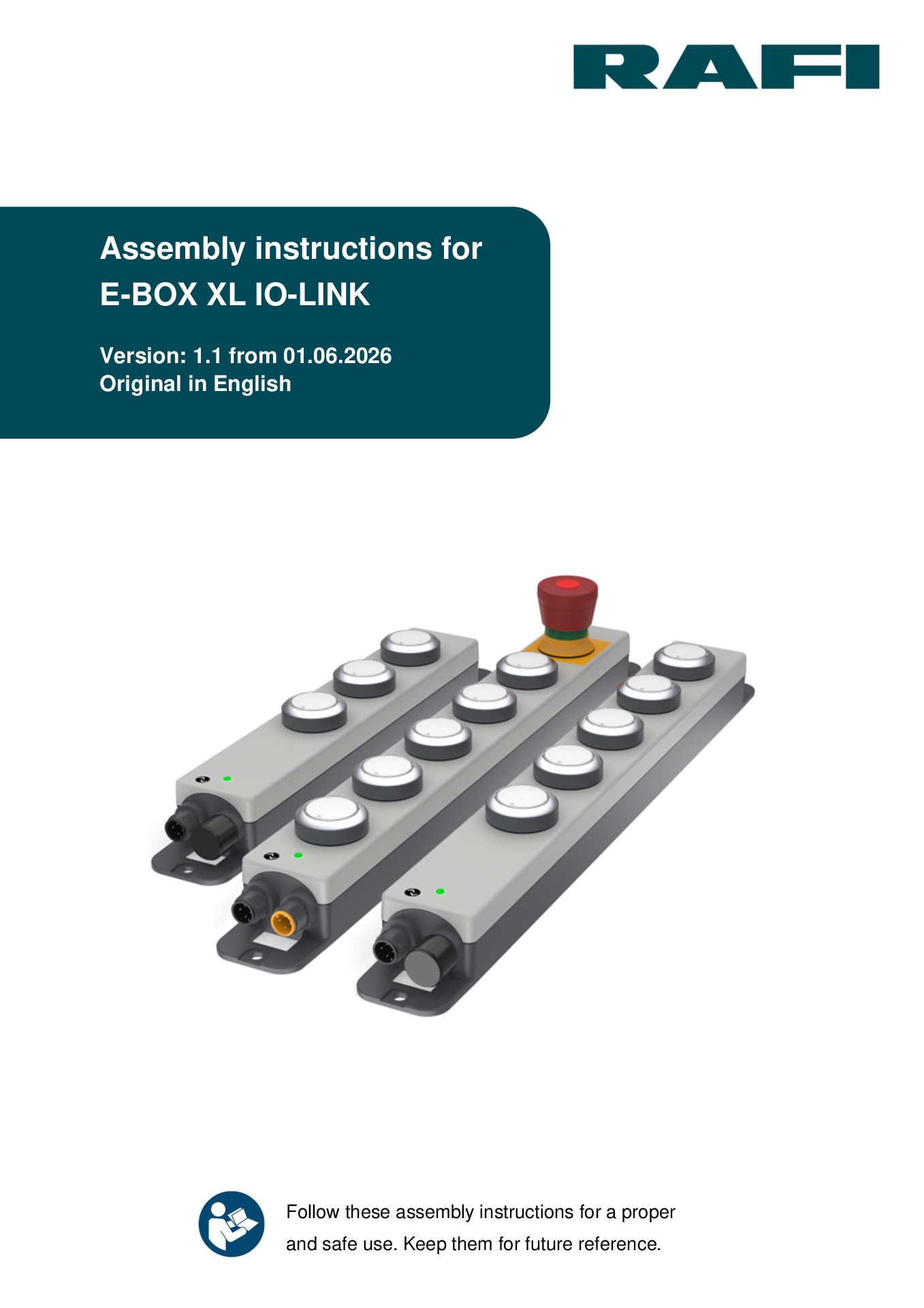

Montaggio

Per l'installazione utilizzare una superficie di montaggio piana.
Fissare il dispositivo alla superficie di montaggio con due viti di montaggio con un diametro massimo di 5,3 mm e un diametro massimo della testa. 5,3 mm e un diametro della testa di max. 9,5 mm.

Parametrizzazione

Selezione flessibile dei colori: 5 colori standard più 3 colori RGB liberamente selezionabili.
Modalità notturna con diversi livelli di luminosità e varie modalità di lampeggiamento
Diagnostica tramite l'unità di controllo: temperatura e monitoraggio dei cicli di commutazione.
Cicalino con varie modalità di suono
