Pulsante luminoso 9,1 mm con LED incorporato, momentaneo, 1 n.c. + 1 n.a., Calotta rosso
Numero articolo: 1.15.106.501/1300
Dati tecnici
| Colore calotta | rosso |
| Effetto calotta / fungo | trasparente |
| Forma collare | tonda |
| Temperatura di esercizio min. | -25 °C |
| Temperatura di esercizio max. | 55 °C |
| Temperatura di immagazzinaggio min. | -40 °C |
| Temperatura di immagazzinaggio max. | 80 °C |
| illuminabile | sì |
| Sorgenti luminose | LED |
| Durata max. brasatura a mano | 3 sec |
| Temperatura di brasatura a mano | 350 °C |
| Metodo di brasatura | brasatura a mano |
| Confezione | Cartone |
| Unità di imballaggio | 10 pezzi |
| Peso netto | 2,2 g |
| Durata | 200.000 cicli |
| B10 | 260.000 cicli |
| Grado di protezione anteriore a norma DIN EN 60529 | IP40 |
| Quantità minima ordinabile (MOQ) | 50 pezzi |
| Conforme a RoHS | sì |
| Conforme a REACH | sì |
| Dimensione esterna lunghezza | 11 mm |
| Dimensioni esterne larghezza | 11 mm |
| Dimensione esterna altezza | 32 mm |
| Apertura di incasso | 9,1 mm |
| Profondità di montaggio | 25 mm |
| Altezza di incasso | 7 mm |
| Modalità di azionamento | momentaneo |
| Forza di azionamento min. | 5 N |
| Corsa di azionamento max. | 1,5 mm |
| Funzione contatto | 1 n.c. + 1 n.a. |
| Sistema di contatti | Contatti a ponte |
| Materiale dei contatti | oro |
| Fissaggio | Ghiera filettata |
| Brasabilità | sì |
| Collegamento sul retro | Collegamento brasato |
| Tensione di esercizio max. sorgente luminosa | 2 Volt |
| Tensione di comando max. | 24 Volt |
| Corrente di esercizio max. sorgente luminosa | 10 mA |
| Corrente di comando max. |
|
Descrizione
Diametro di incasso 9,1 mm, max. 24 V / 500 mA, con LED / lampada a incandescenza integrato/a
Valori consigliati per la pre-resistenza per LED
- 5 – 7 V = 270 Ohm , 0,25 W
- 12 – 14 V = 680 Ohm, 0,5 W
- 24 – 28 V = 1500 Ohm, 1 W
- Corrente di passaggio LED: max. 10 mA a temp. = 25° C
- Tensione di passaggio LED: 2V con 10 mA
- Tensione di blocco LED: 5 V
- Corrente di blocco LED: 0,1 mA
- Potenza dissipata LED: max. 120 mW a temp. = 50° C
Prestare attenzione alla correttezza della polarità: più su anodo del LED; l’anodo è contrassegnato da un punto colorato.
Visualizzatore 3D
Download
CAD_3D_PB-115106xxx-02
CP65-documento

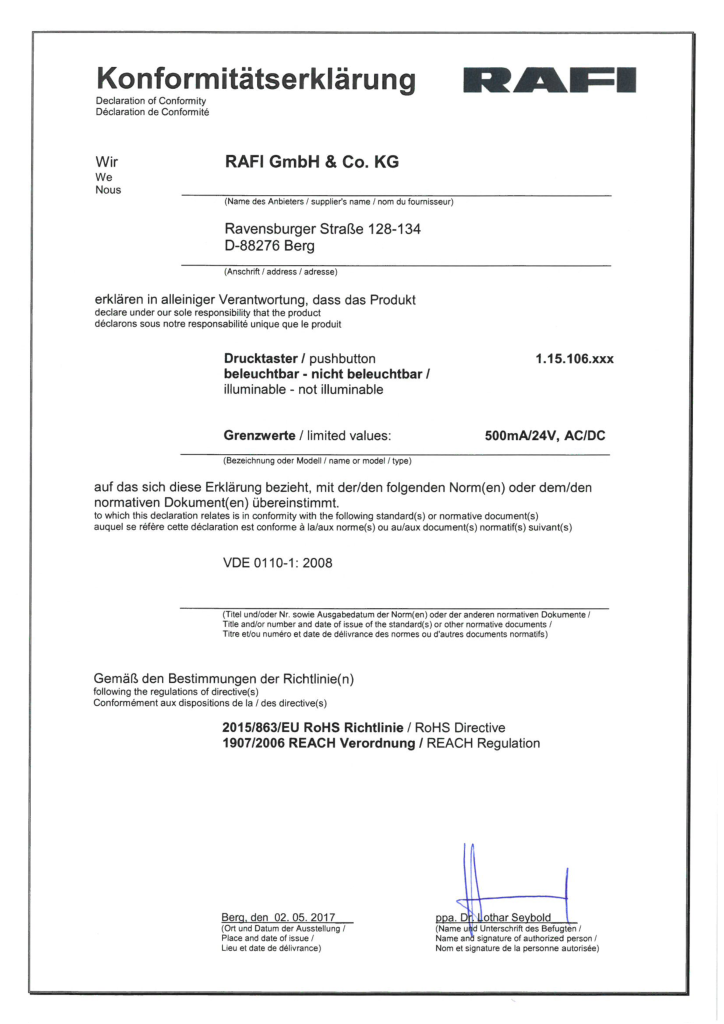

Dichiarazione di conformità
POP-documento
RoHS
SVHC-documento
TSCA-documento
Ricerca inventario del fornitore
Accessori opzionali
Chiave di fissaggio comune
