LUMOTAST FK, pulsanti luminosi, collare tondo, Calotta verde, Connettore multipolare maschio / connettore a innesto
Numero articolo: 1.65.121.036/1505
Fuori produzione
Dati tecnici
| Colore calotta | verde |
| Effetto calotta / fungo | trasparente |
| Forma collare | tonda |
| Temperatura di esercizio min. | -25 °C |
| Temperatura di esercizio max. | 55 °C |
| Temperatura di immagazzinaggio min. | -40 °C |
| Temperatura di immagazzinaggio max. | 80 °C |
| illuminabile | sì |
| Portalampada | Bi-pin |
| Confezione | Cartone |
| Unità di imballaggio | 10 pezzi |
| Grado di protezione anteriore a norma DIN EN 60529 | IP65 |
| Conforme a RoHS | sì |
| Conforme a REACH | sì |
| Paese d’origine | HU |
| Dimensione esterna lunghezza | 18 mm |
| Apertura di incasso | 16,2 mm |
| Profondità di montaggio | 30,7 mm |
| Altezza di incasso | 6,6 mm |
| Collegamento sul retro | Connettore multipolare maschio / connettore a innesto |
| Fissaggio | Fissaggio rapido Click |
Disegni
Disegno sistema
Disegno sistema
Disegni aperture di incasso
Disegno circuito stampato
Disegno schema di montaggio
Descrizione

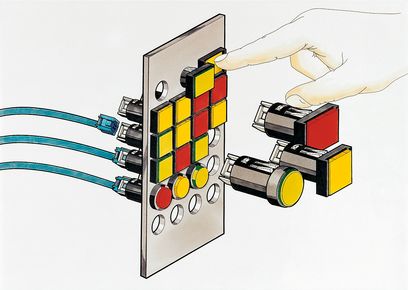

Le lampade segnaletiche LUMOTAST FK sono estremamente compatte. Con la tecnica di fissaggio RAFI Click il montaggio può avvenire dal davanti in pochi secondi.
Il collegamento avviene, con protezione dall’inversione di polarità, tramite un connettore multipolare maschio con cavo piatto (in tedesco: Flachbandkabel), da cui deriva la denominazione “FK”. In alternativa è possibile impiegare anche uno zoccolo a innesto per il collegamento al circuito stampato. Il portalampada integrato T1 permette inoltre l’illuminazione a LED di tutta la superficie.
Download
CP65-documento

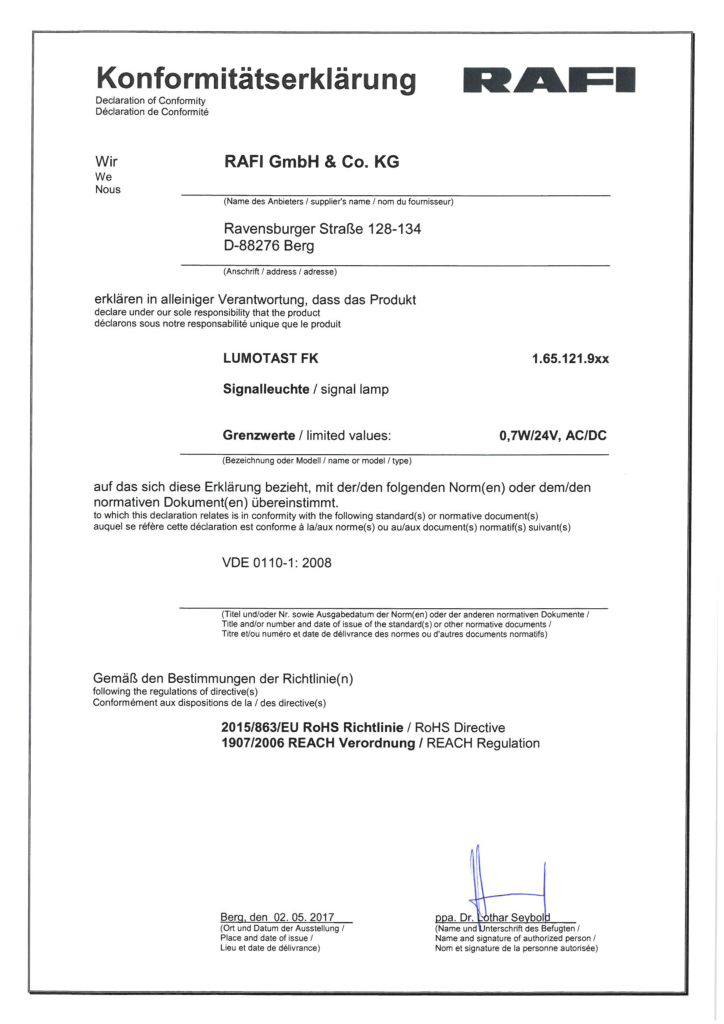

Dichiarazione di conformità
POP-documento
RoHS
SVHC-documento
TSCA-documento
Interruzione del prodotto
Ricerca inventario del fornitore
Accessori necessari
Calotta, tonda
Accessori opzionali
LED, zoccolo Bi-pin T 1
LUMOTAST FK/25, connettore a innesto per circuito stampato
LUMOTAST FK/25, cavo piatto
LUMOTAST FK/25, connettore multipolare femmina
