E-BOX XL 模块化, 设备, 4 安装位置, 22.3 mm, 侧面 M20, 浅灰色
物品号： 1.20.810.540/0000
新款
技术参数
| 供货范围 | 快速入门指南 |
| 安装位置 | 4 碎片 |
| 壳体颜色 | 浅灰色 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 70 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 80 °C |
| 包装 | 包装纸盒 |
| 包装数量 | 1 碎片 |
| 净重 | 213 公克 |
| 正面保护方式遵照DIN EN 60529 | IP65 |
| 背面防护方式遵照DIN EN 60529 | IP65 |
| 抗冲击性 IK | 07 |
| 防护等级 | II |
| 最低订购量 (MOQ) | 5 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| 外径尺寸 | 266 毫米 |
| 外径尺寸 | 42 毫米 |
| 正面高度 | 40 毫米 |
| 安装孔 | 22.3 毫米 |
| 固定 | 螺栓 |
| 背面端子 | 侧面 M20 |
图纸
尺寸图
尺寸图
系统示意图
系统示意图
描述
作为E-BOX MODULAR的补充，E-BOX XL MODULAR是一种外壳概念，有3至6个安装点，可安装所有RAFIX 22 FS+/FSR控制装置。它适用于需要在远程位置安装单个控制设备的场合，例如生产线或安全围栏上的紧急停止应用。E-BOX XL 的紧凑尺寸基于 40 mm 型材导轨的边缘尺寸。由于采用了模块化系统，包括下部和上部外壳、QC 触点块和 RAFIX 22 FS+/FSR 执行器，因此安装快捷方便，只需手动安装和接线即可。
可单独配置和组合
- 可在任何安装位置使用 RAFIX 22 FS+ 执行器和 RAFIX 22 FS QC 开关元件
- 带电缆接头的手动接线（夹紧范围 Ø 7-13mm）
- RAFIX 22 FS+ / RAFIX 22 FSR 执行元件、RAFIX 22 FS+ QC 开关元件、LED 夹和刀片插座必须单独购买
- 供货范围
供货范围
下壳体部分、上壳体部分、电缆接头、紧急停止用粘胶标签和壳体连接用螺钉
组装
安装
- E-BOX XL MODULAR 的详细安装说明见 "下载 "部分。
3D示意图
下载
CAD_3D_EBOX-XL-PG-120810540-00
CP65-文件
POP-文件
RoHS
SVHC-文件
TSCA-文件
UL-证书
UL-证书

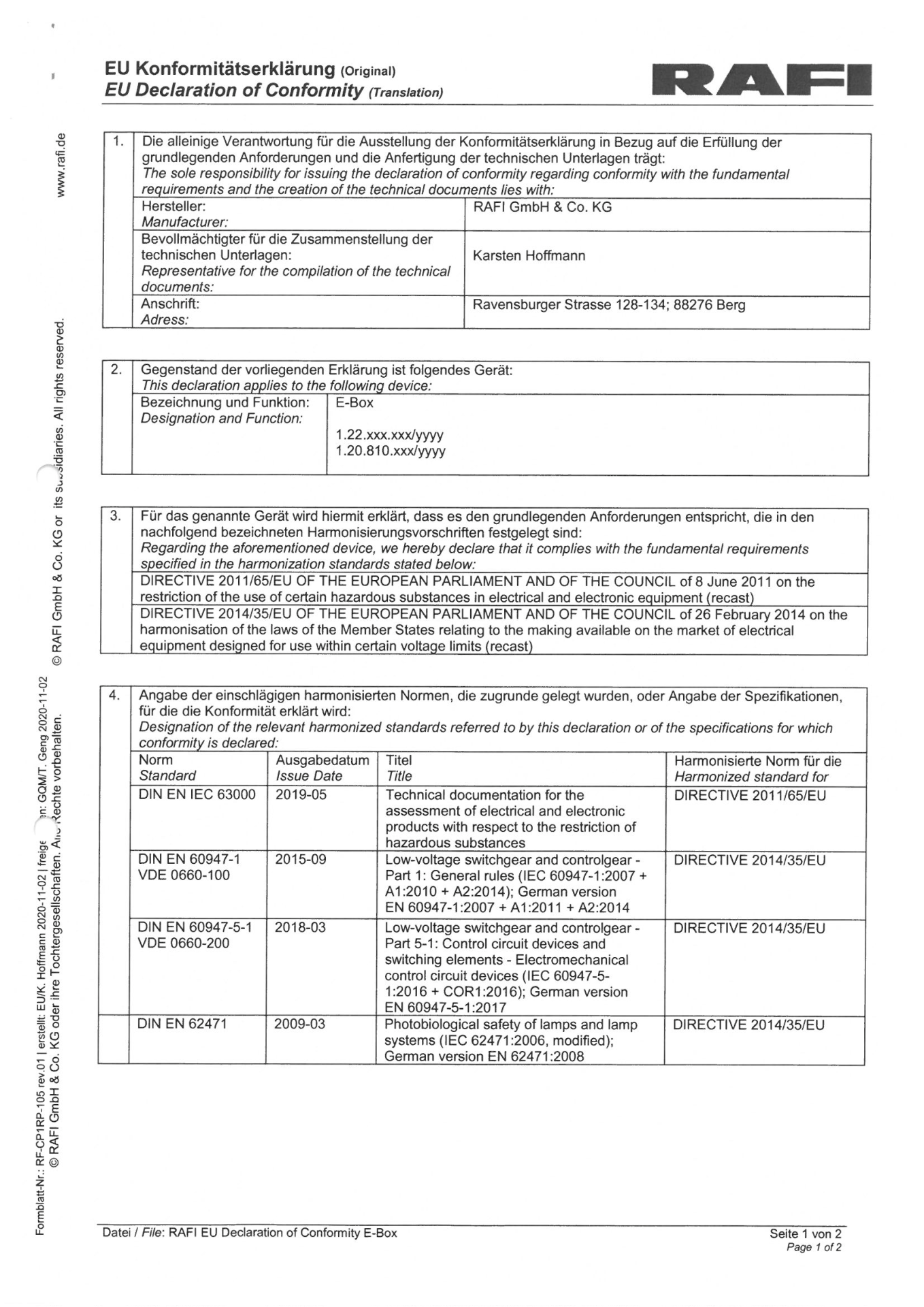

一致性声明

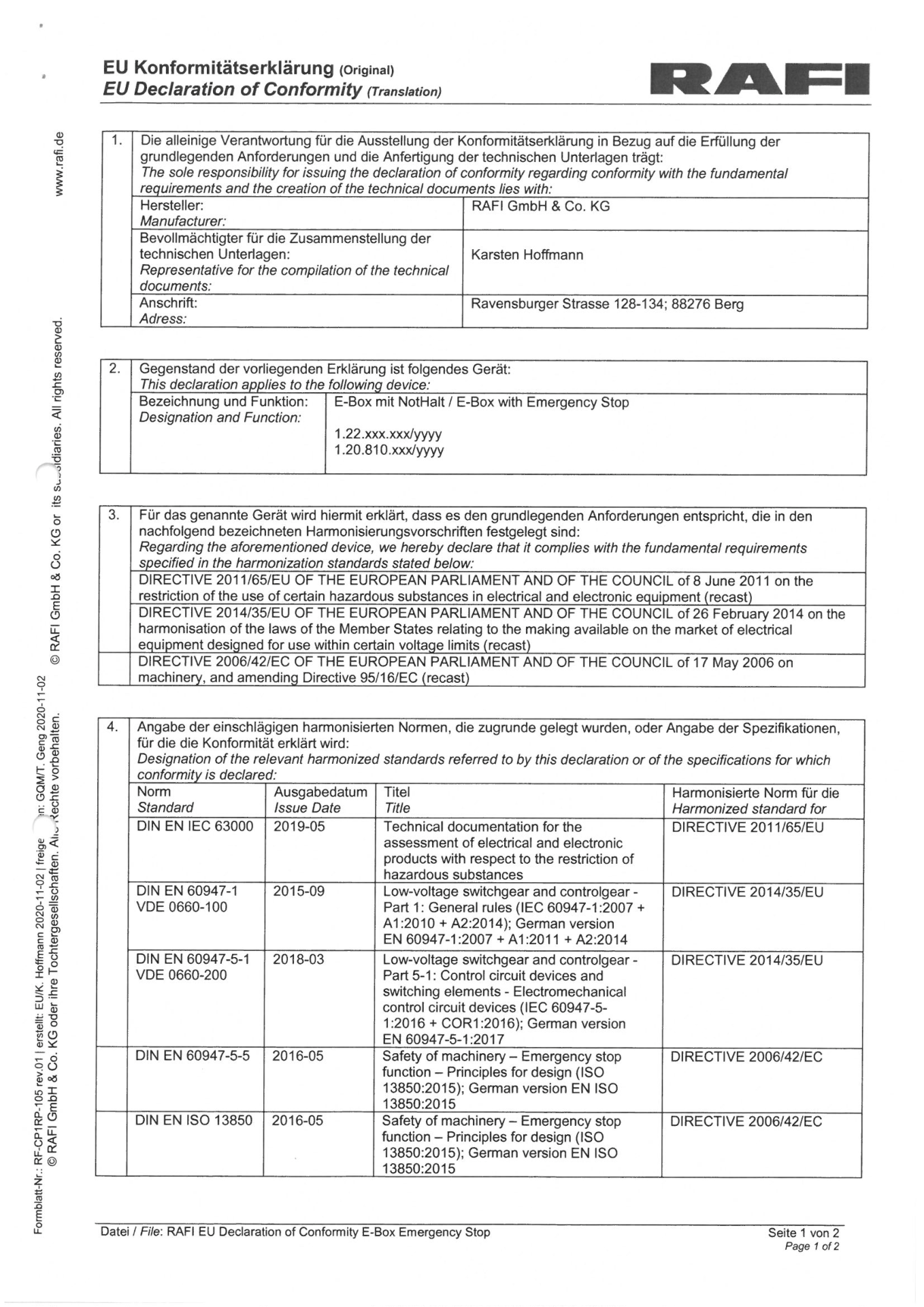

一致性声明
产品说明书
媒体阻力
供应商库存搜索
触点模块
RAFIX FS 急停触点模块QC
RAFIX FS 通用触点模块QC
必要附件
RAFIX 22 FS+
RAFIX 22 FSR
可选附件
RAFIX / RAMO 用于螺圈的紧固扳手
LED，FS-技术 QC 固定夹
插件分配器
平插套管
