RAFIX 22 FSR，信号灯，圆形卡圈, 发光元件 红 / 绿, 灯罩 白色, 快插端子2.8 x 0.8
停止
描述
分离的2.8 x 0.8 mm插入式连接和集成的反极性保护功能允许在一个灯中显示三种信号状态。这意味着以前需要三个信号灯的地方只需要一个。
- 照明 LED红色/LED绿色
- 工作电压最小 8 ... 最大 30 V DC - 30 V DC 30 V DC -
- 集成反向极性保护
技术参数
| 灯罩颜色 | 白色 |
| 边框/蘑菇属性 | 半透明 |
| 卡圈颜色 | 不锈钢 |
| 发光元件颜色 | 红 / 绿 |
| 卡圈形状 | 圆形 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 60 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 80 °C |
| 可发光 | 是 |
| 包装 | 包装纸盒 |
| 包装数量 | 10 碎片 |
| 净重 | 10.5 公克 |
| 正面保护方式遵照DIN EN 60529 |
IP65
IP67 IP69 |
| 最低订购量 (MOQ) | 10 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | HU |
| 外径尺寸 | 31.3 毫米 |
| 外径尺寸 | 31.3 毫米 |
| 正面高度 | 37.65 毫米 |
| 安装孔 | 22.3 毫米 |
| 安装深度 | 25.45 毫米 |
| 安装高度 | 12.2 毫米 |
| 矩阵安装间距，最少 | 32 x 32 毫米 |
| 背面端子 | 快插端子2.8 x 0.8 |
| 可焊接性 | 否 |
| 发光元件工作电压，最低 | 8 V |
| 发光元件的工作电压，最大 | 30 V |
| 电压型 | DC |
| 额定工作电压 | 8-30 V |
| 功率损失 | 0.39000 Watt |
| UL Enclosure Type Rating/正面外壳类型评估 |
type 1
type 4X indoor |
直接链接
根据 UL 标准使用：
RAFIX组合开关在RAFI被定义为模块式元件，由操作元件、所需连接器和各自的接触或照明单元组成。
操作元件（如按钮、急停操作器等）拥有设计时预先考虑到的可触性、复位功能和仅与相应合适的触点模块相组合的功能
图纸

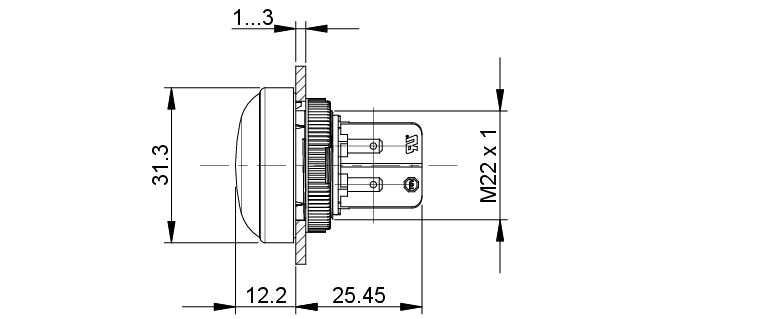

尺寸图
系统示意图
安装孔位图
接线图
