信号灯 Tilted Diamond, 发光元件 红色, 灯罩 红色, 螺丝接口
物品号： 1.69.010.001/1300
停止
技术参数
| 壳体颜色 | 深灰色 |
| 灯罩颜色 | 红色 |
| 边框/蘑菇属性 | 半透明 |
| 发光元件颜色 | 红色 |
| 灯罩形状 | 突圆形 |
| 工作温度，最低 | -30 °C |
| 工作温度，最高 | 50 °C |
| 可发光 | 是 |
| 包装数量 | 1 碎片 |
| 净重 | 52.9 公克 |
| 正面保护方式遵照DIN EN 60529 | IP65 |
| 最低订购量 (MOQ) | 1 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | DE |
| 安装高度 | 65.6 毫米 |
| 卡圈尺寸 | 57 毫米 |
| 背面端子 | 螺丝接口 |
| 固定 | 螺栓 |
| 发光元件工作电压，最低 | 21.6 V |
| 发光元件的工作电压，最大 | 26.4 V |
| 额定工作电压 | 24 V |
图纸
安装孔位图
安装孔位图
描述
与著名的产品设计师Luigi Colani共同合作， RAFI 开发了Tilted Diamond信号灯。产品名称可追溯于宝石透镜特别的散光效应，翻译后名为“近乎宝石”。
高度的光折射产生突出的发光效果 – 这样，即使在远距离也能很好地识别信号灯。为了满足工业环境下的日常要求，易安装的信号灯设计的寿命特别长且抗震动。因此，LED灯节能且无需更换。因此，这意味着是一个可靠和易于维护的机器照明灯。
3D示意图
下载
CAD_3D_SL-LED-169010001--17
CP65-文件
POP-文件
RoHS
SVHC-文件
TSCA-文件

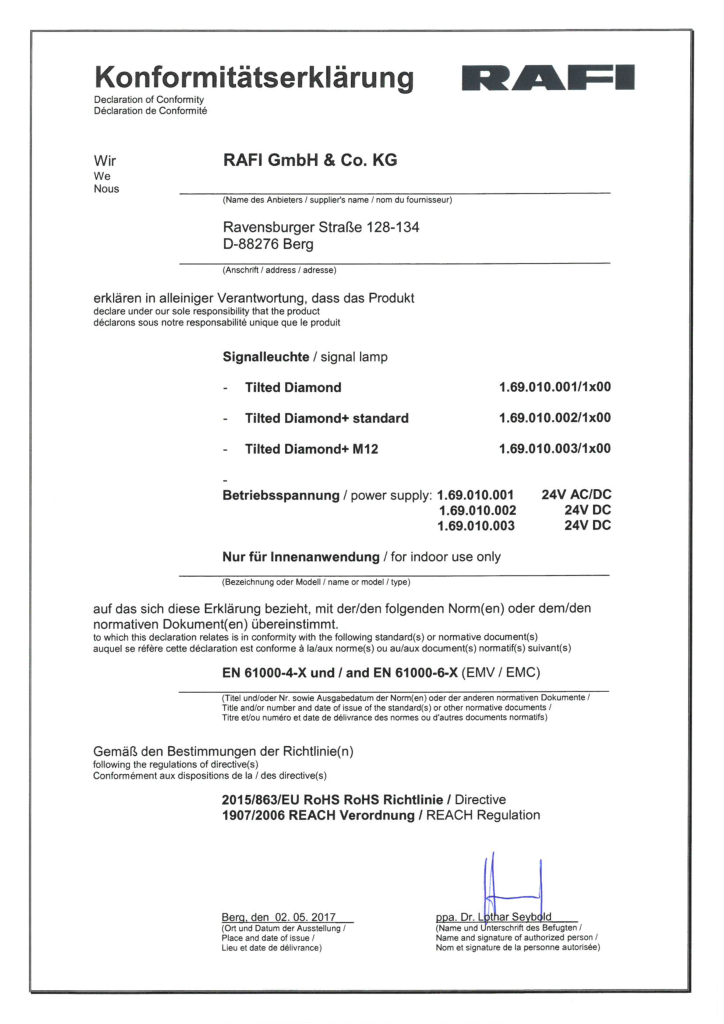

一致性声明
供应商库存搜索
Follow-up article
信号灯 Tilted Diamond+, 灯罩 红色, Cage Clamp®
可选附件
TILTED DIAMOND+ 支承管
