MICON 5,圆形柱塞 14.5 mm, GH 5.55 mm

物品号: 5.46.001.163/0200

技术参数

一般参数

壳体颜色 white
卡圈形状 圆形
可发光 否
包装数量 500 碎片
净重 0.3 公克
最低订购量 (MOQ) 1,000 碎片
RoHS 一致性 是
REACH 一致性 是
组件材料 塑胶

安装尺寸

外径尺寸 3 毫米
外径尺寸 14.5 毫米
正面高度 14.5 毫米
柱塞长度 3 毫米
支撑高度A 2.55 (SMT) / 2.5 (THT) 毫米
总高度 GH 5.55 毫米

图纸

尺寸图

系统示意图

系统示意图

系统示意图

描述

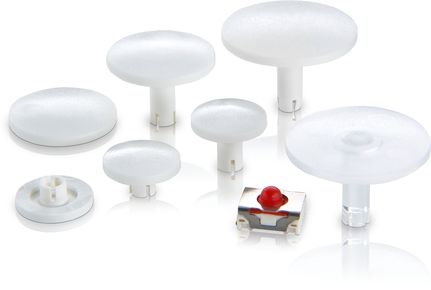

不同形状和颜色的标准柱塞种类繁多,保证了MICON 5短行程测头的多种应用。

3D示意图

下载

CAD_3D_MIC5-546001163

CP65-文件

下载

POP-文件

下载

RoHS

下载

SVHC-文件

下载

TSCA-文件

下载

一致性声明

下载
