RAFIX 16，通用触点模块，银触，带灯座，快插端子, 触感的, 用于 W 2 x 4.6d, 2 常开

物品号： 1.20.123.005/0000

技术参数

一般参数
壳体颜色	浅灰色
工作温度，最低	-25 °C
工作温度，最高	70 °C
存储温度，最低	-40 °C
存储温度，最高	85 °C
可发光	是
发光元件支座	W 2 x 4.6d
包装数量	20 碎片
净重	10 公克
使用寿命	1,000,000 次
B10	1,300,000 次
环境影响耐抗性	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78
抗冲击性，遵照IEC 60068-2-27标准	50g在11ms振幅半正弦
抗振性遵照IEC 60068-2-6标准	10g在20 - 500Hz
防护等级	II
MOQ 秩序	20 碎片
RoHS 一致性	是
REACH 一致性	是

安装尺寸
外径尺寸	22.2 毫米
外径尺寸	22.2 毫米
正面高度	34.4 毫米
安装深度	44.7 毫米
机械特性
操作功能	触感的
操作力，最大	100 N
操作路径，最大	3 毫米
触点功能	2 常开
触点系统	桥式触点
触点材料	银触
固定	锁定
可焊接性	否
背面端子	快插端子2.8 x 0.8
电气特性
测定绝缘电压	250 V
测定喷射电压	2,500 V
Rated operating voltage	250 V (AC-15) 250 V / 125 V / 60 V / 24 V (DC-13)
额定电压，最小	10 V
额定电压，最大	250 V
电压型	AC / DC
测定工作电流 I，AC15 B300	240 V / 1,5 A
测定工作电流 I，DC13 Q300	250 V / 0,275 A 125 V / 0,4 A 60 V / 1 A 24 V / 2 A
额定工作电压	10-250 V
功率损失	1.44000 Watt
使用类别 AC-15/B300	250 V / 1,5 A (CCC)
使用类别	AC-15 / B300 DC-13 / Q300
使用类别 DC-13 / Q300	240 V / 0,27 A (CCC)

图纸

系统示意图

描述

RAFIX 通用触点模块是为带有两个操作方向的紧急停止和操作元件设计的（例如选择开关）。通用触点模块始终具有触感的接触功能，切换功能在此仅通过操作元件实现。

主要应用领域

测量-控制-校准
电子工程
机械制造
工业机器人

特性

适用于紧急停止和具有2个开关方向的执行器，如选择开关和钥匙操作开关。
由于有银触点，可安全切换大电流（最大250 V / 4 A）。
根据IEC 60947-5-1标准，NC触点被强制分离
两个独立的开关室，因此可以切换两个不同的电位
瞬间接触功能（开关功能通过执行元件实现
通过卡接在执行器上进行安装
通过转动和拉出的方式进行拆卸
刀片式端子2.8 x 0.8毫米（也可使用PCB插件底座）或螺钉连接

3D示意图

下载

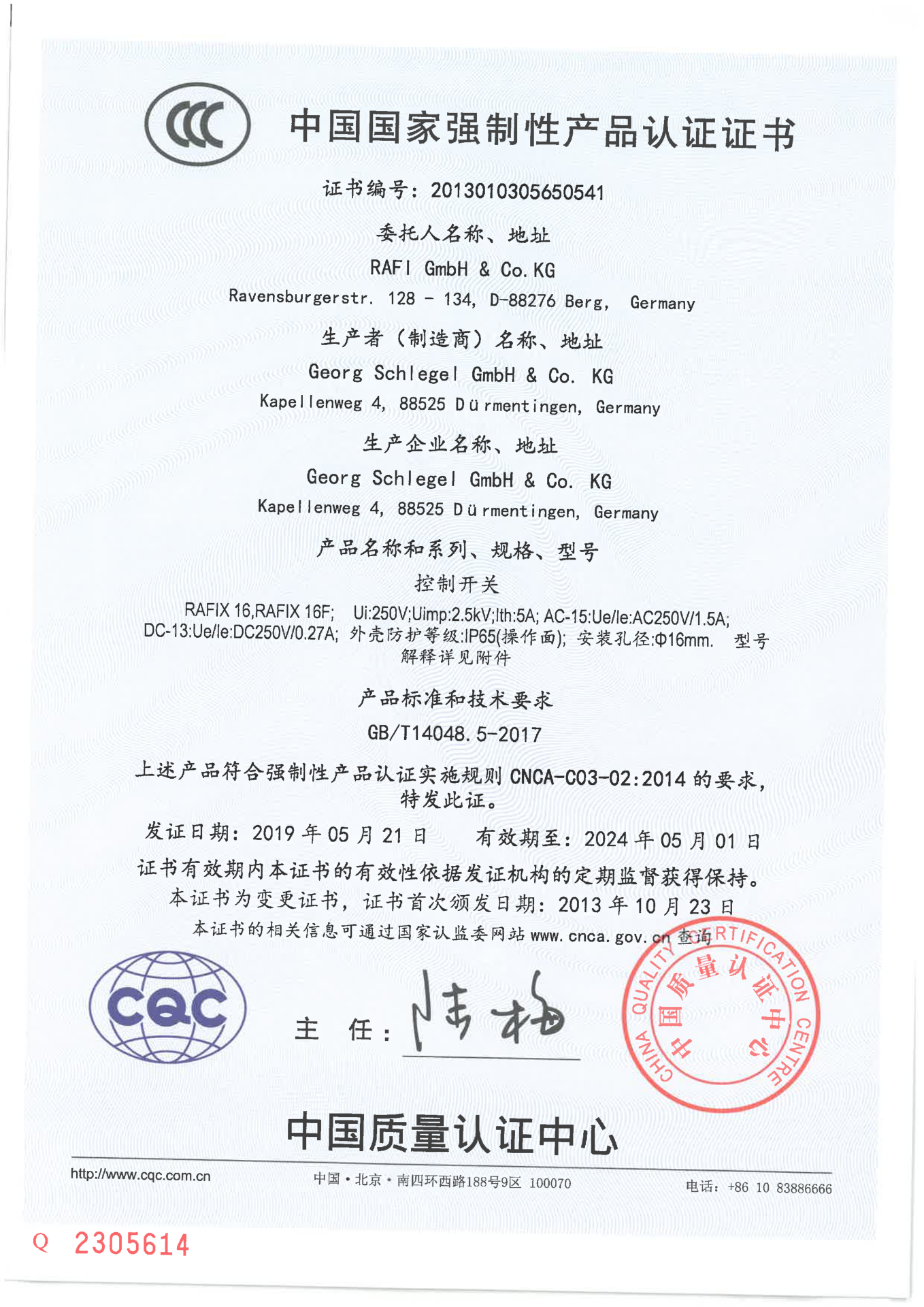

3C-证书

下载

CAD_3D_R16-120123005

CP65-文件

下载

CSA-证书

下载

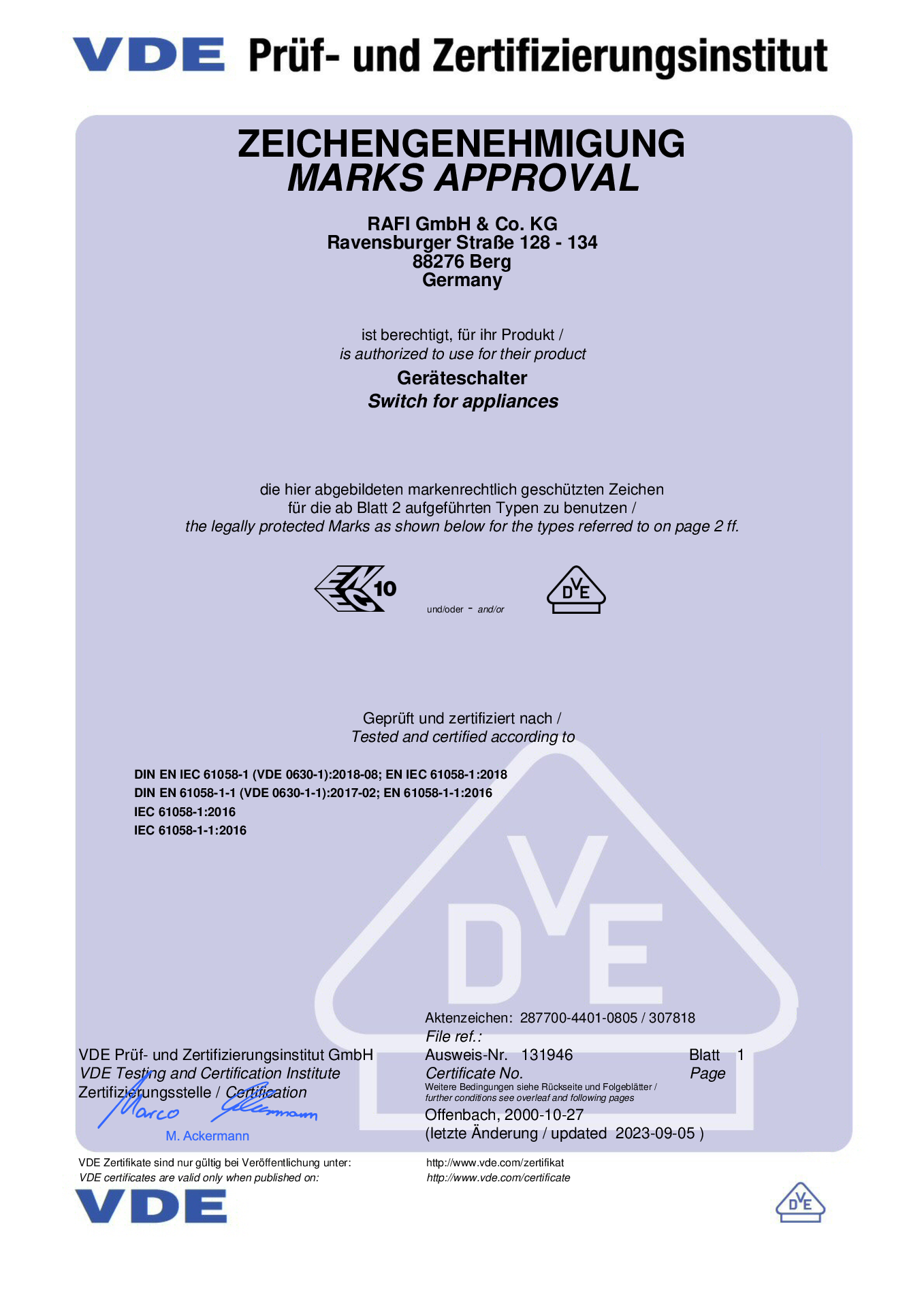

ENEC-证书

下载

EPLAN EDZ RAFI 完整的

下载

POP-文件

下载

RoHS

下载

SVHC-文件

下载

TSCA-文件

下载

一致性声明

下载

必要附件

LED，W2x4.6d

白炽灯，灯座W2x4.6d

可选附件

RAFIX 16，印刷电路板插座

RAFIX 16，组合连接插头
