KN 19，2 关, 14.0 ± 3.0 N
物品号： 1.12.000.501/0000
技术参数
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 70 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 70 °C |
| 可发光 | 是 |
| 发光元件 | LED |
| 手工焊接时间，最长 | 3 sec |
| 手焊焊接温度 | 350 °C |
| 焊接技术 | 手 / 波 |
| 包装 | 滑轨 |
| 包装数量 | 12 碎片 |
| 净重 | 9 公克 |
| 使用寿命 |
100,000 (6A / 250V AC) 次
50.000 (5A / 50V DC) 次 |
| B10 电的 |
130.000 (6A / 250V AC) 次
65.000 (10A / 50V DC) 次 |
| 正面保护方式遵照DIN EN 60529 | IP40 |
| 最低订购量 (MOQ) | 12 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | HU |
| 外径尺寸 | 37.8 毫米 |
| 外径尺寸 | 18.8 毫米 |
| 正面高度 | 9.7 毫米 |
| 安装高度 | 9.7 毫米 |
| 矩阵安装间距，最少 | 19.05 x 38.1 毫米 |
| 背面端子 | THT |
| 固定 | 焊接 |
| 操作功能 | 自复位功能 |
| 操作力，最大 | 100 N |
| 操作力，最小 | 14 ± 3.0 N |
| 触点功能 | 2 常开 |
| 触点系统 | 桥接-跳跃式触点 |
| 触点材料 | 银触 |
| 可焊接性 | 是 |
| 10毫米/秒的弹跳时间 | <10 ms |
| 行程 | 0.55 ± 0.15 毫米 |
| 额定电压，最小 | 12 V |
| 额定电压，最大 | 250 V |
| 额定电流，最小 |
|
| 额定电流，最大 | 6 A |
| 额定功率，最大 DC | 250 Watt |
图纸
尺寸图
PCB示意图
原理图
描述
KN 19可提供把网络开关（250 V / 6 A）直接装入扁平输入系统。这样设备上没有额外开关，因此无需在覆膜中另加开口。可使设备达到最佳安全性，并且设计贯通一体。接触口的宽度符合VDE准则。KN 19也可装在按键罩RK 90的下面。
3D示意图
下载
CAD_3D_KN19-112000xx1--09

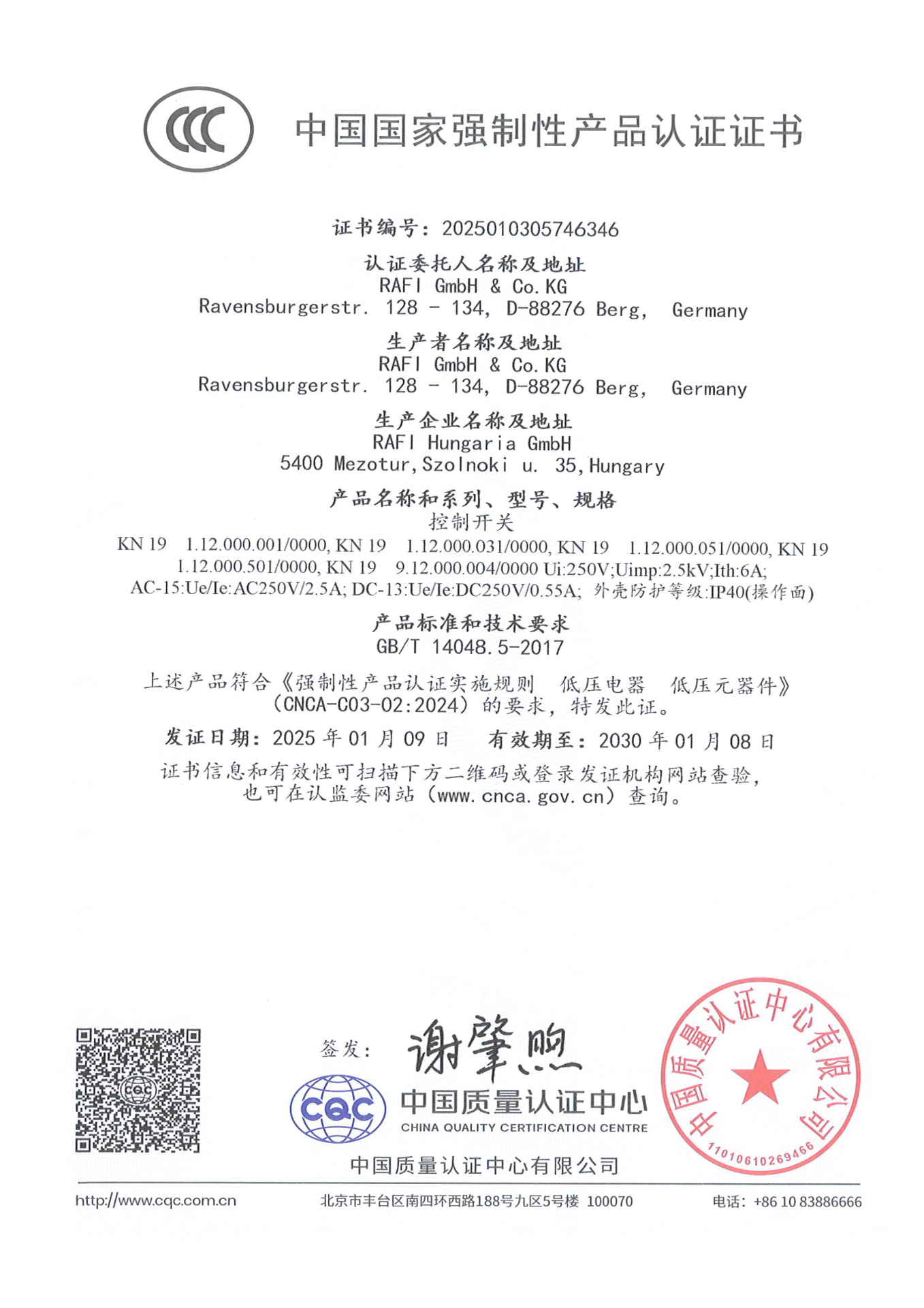

3C-证书
CP65-文件

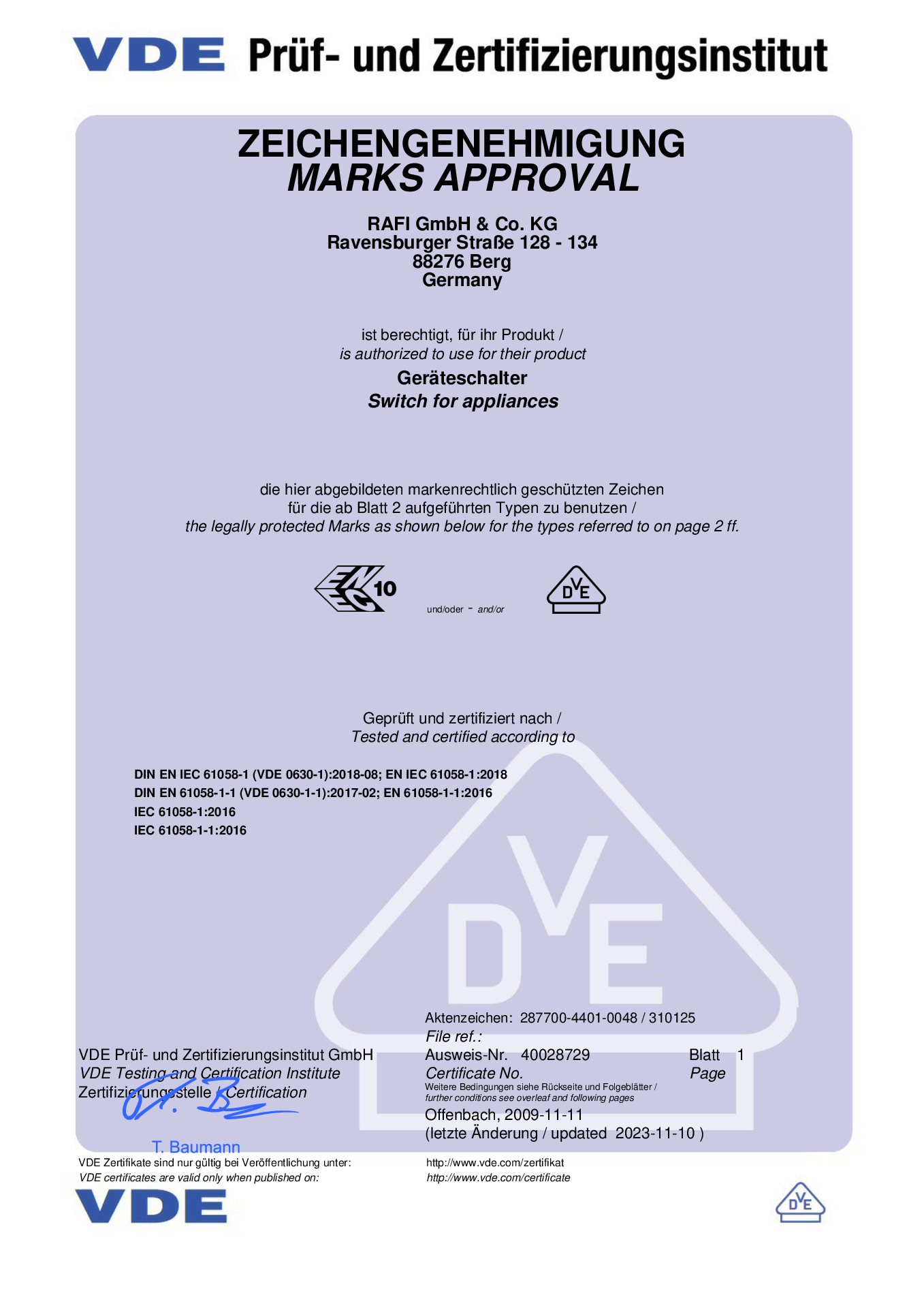

ENEC-证书
POP-文件
RoHS
SVHC-文件
TSCA-文件

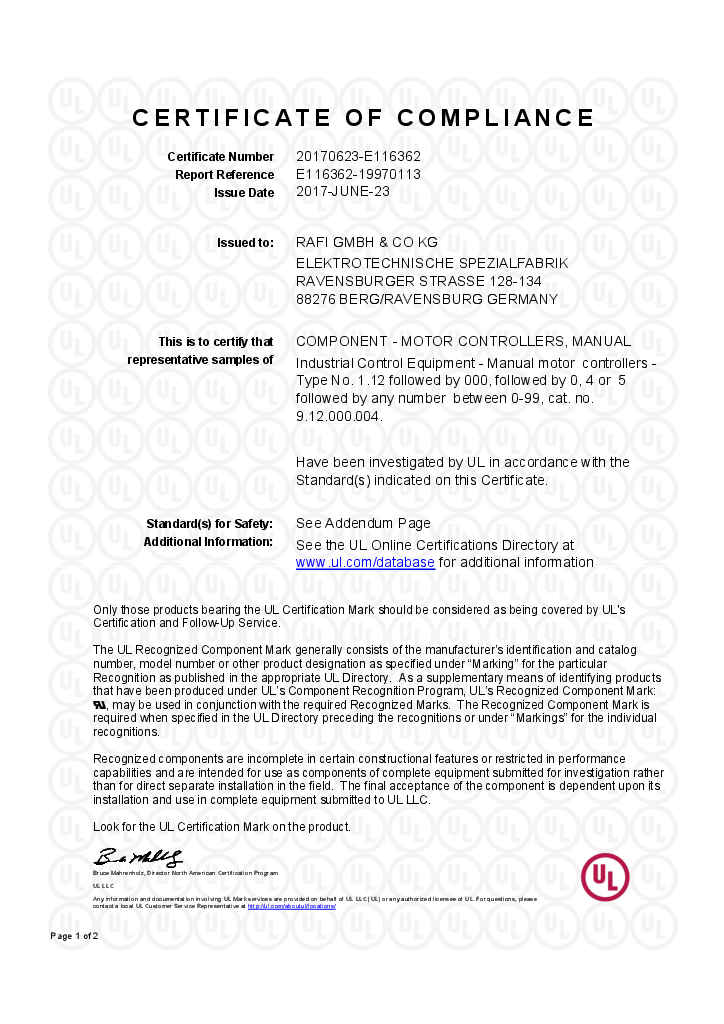

UL-证书

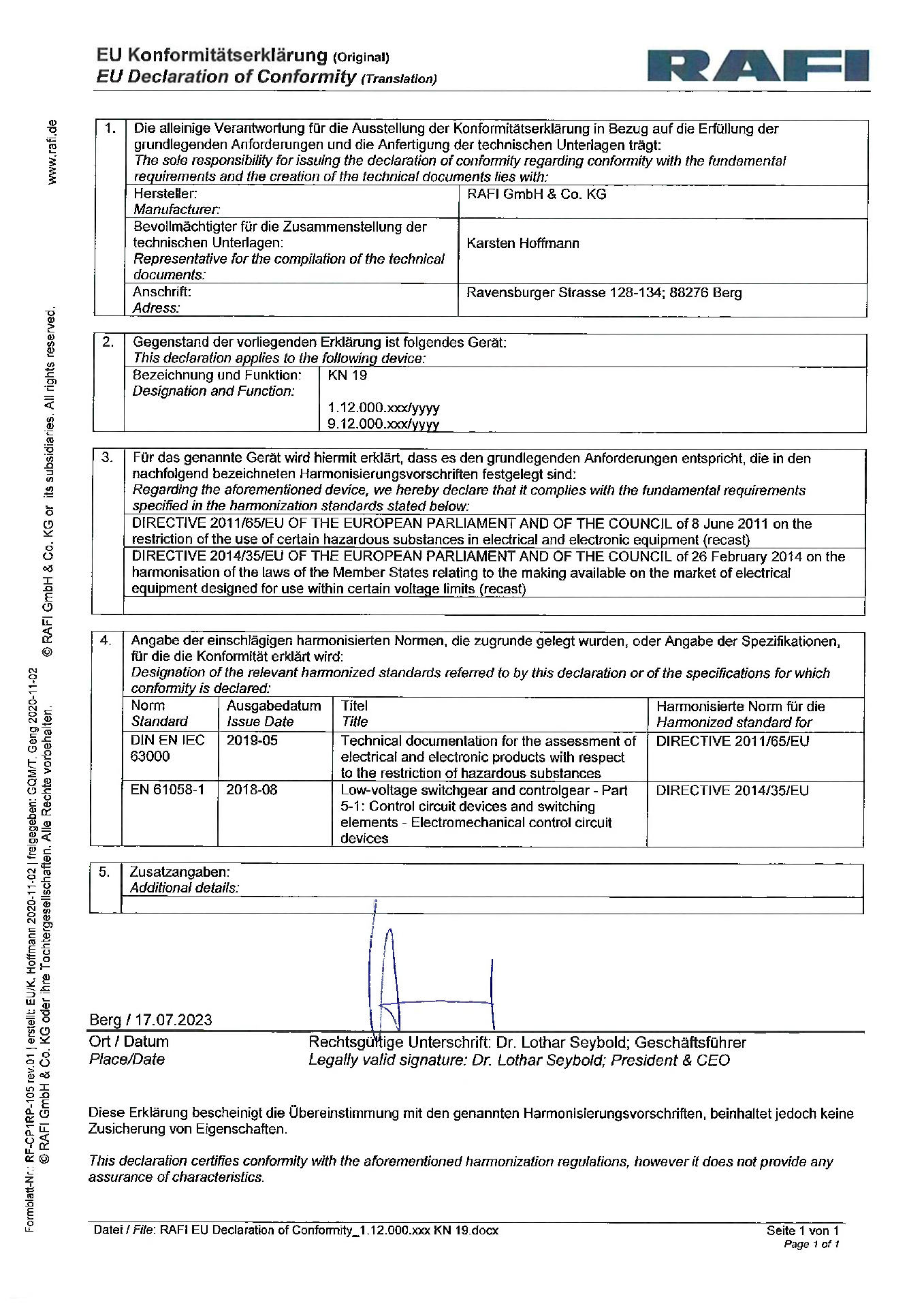

一致性声明
