KIS.BOX

Artikelnummer: 3.00.001.001/0000

Technische Daten

Allgemein

Demontage möglich ja
Lieferumfang FLEXLAB Blenden
Schnellstart-Anleitung
Betätiger Position 1 Leuchtdrucktaster FLEXLAB
Betätiger Position 2 Leuchtdrucktaster FLEXLAB
Farbe der Blende farblos
Farbe des Leuchtmittels RGB
Arbeitstemperatur, min. -30 °C
Arbeitstemperatur, max. 50 °C
Lagertemperatur, min. -40 °C
Lagertemperatur, max. 85 °C
beleuchtbar ja
Leuchtmittel LED
Verpackung Karton
Verpackungseinheit 1 Stück
Lebensdauer mechanisch 1.000.000 Zyklen
Schutzart frontseitig gem. DIN EN 60529 IP65
Schutzart rückseitig gem. DIN EN 60529 IP65
MOQ Auftrag 1 Stück
EMV DIN EN 61000-6-1 Störfestigkeit Wohnbereich
DIN EN 61000-6-2 Störfestigkeit Industrie
DIN EN 61000-6-3 Störaussendung Wohnbereich
DIN EN 61000-6-4 Störaussendung Industrie
ETSI EN 301 489-1 Funkzulassung
ETSI EN 301 489-17 Funkzulassung
ETSI EN 300 328 Funkzulassung
EMVU DIN EN 62311 Störeinwirkung auf Personen
WLAN Standard IEEE 802.11 b/g/n 2,4 GHz
WLAN Verschlüsselung WPA + WPA2 (CCMP)
Reichweite, max. 100 m Freifeld
Betriebshöhe über Meeresspiegel, max. 2.000 m
Verschmutzungsgrad gem. DIN EN 61010-1 Verschmutzungsgrad 2
RoHS konform ja
REACH konform ja

Einbaumaße

Außenmaß Länge 123,2 mm
Außenmaß Breite 40 mm
Außenmaß Höhe 35,6 mm

Mechanische Kennwerte

Betätigungsfunktion tastend
Kontaktwerkstoff Gold
Befestigung Montageclip
Anschluss rückseitig M12 8-polig A-kodiert
Kabellänge, max. 30 m
PIN 1 VCC Betriebsspannung
PIN 2 Eingang 1
PIN 3 GND
PIN 4 Eingang 2
PIN 6 Ausgang 2
PIN 5 Ausgang 1
PIN 7 USB D+
PIN 8 USB D-

Elektrische Kennwerte

Spannungsart DC
Nenn-Betriebsspannung 5 ±10%; 24 ±20% V
Stromaufnahme, max. 5 V ohne Ausgänge: 700 mA
24 V ohne Ausgänge: 150 mA
24 V mit Ausgängen: 550 mA
Schutzdiode ja
Thermische Absicherung Ja
Überspannungskategorie 1
Eingänge ON / OFF Zustände, Kennlinie nach IEC61131-2
minimale Signaldauer zwischen Flankenwechsel: 500 ms
Ausgänge ON (HIGH): VCC -1 V
OFF (LOW): hochohmig
Strom, max: 200 mA
Einschaltstrom, max: 10 A
Thermische Absicherung: ja

Zeichnungen

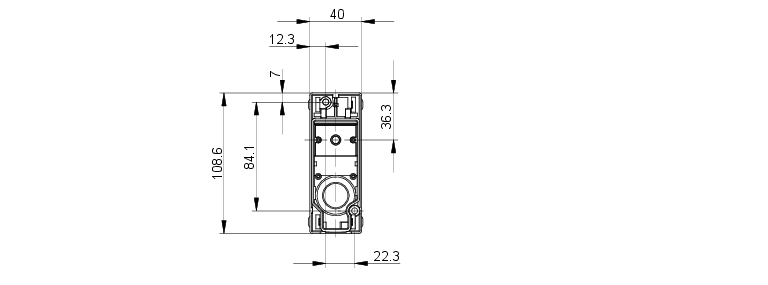

Maß-Zeichnungen

Einbauöffnung-Zeichnungen

Schaltschema-Zeichnung

Anschlussplan-Zeichnung

Beschreibung

Die Produktfamilie KIS.ME ist ein cloudbasiertes WLAN-System das es ermöglicht, Ressourcen z.B. in der Intralogistik und Produktion effizient und wertschöpfend zu nutzen. Über die Produktfamilie KIS.ME kann eine einfache Digitalisierung in vielen Produktionsbereichen eines Unternehmens realisiert werden. Dies umfasst die Datenerfassung und Datenanzeigen über die Endgeräte, als auch die Anzeige von Shopfloor-Plänen und KPIs im KIS.MANGER (Cloud-Portal).

Einsatzgebiete finden sich z.B. in der Intralogistik, in der werksübergreifenden Alarmierung, im Retrofitting (digitale Nachrüstung von bestehenden Anlagen und Maschinen) oder auch in der Datenerfassung von manuellen Prozessen incl. Datenauswertung und Datenanzeige.

Folgende Funktionen/Daten können über die Endgeräte realisiert werden:

  • Erfassung von Tasteneingaben
  • Erfassung von digitalen Signalen an den digitalen Eingängen der Geräte
  • Farbliche Ansteuerung der Beleuchtung über den KIS.MANAGER
  • Digitale Ansteuerung von digitalen Ausgängen zur Ansteuerung von externen Geräten über den KIS.MANAGER

Die Geräte können in zwei verschiedenen Betriebsmodi betrieben werden:

Konfigurationsmodus (5V):

Dieser Modus wird i.d.R. zum Onboarding der Geräte und zur Übertragung der WLAN-Zugangsdaten verwendet. Digitale Ein- und Ausgänge sind in diesem Betriebsmodus nicht verfügbar. Es ist eine Spannungsversorgung von 5V / 700 mA pro Device zur Verfügung zu stellen.

Arbeitsmodus (24 V):

Dieser Modus wird im Arbeitsbetrieb verwendet. Digitale Ein- und Ausgänge stehen in diesem Betriebsmodus zur Verfügung. Die USB-Kommunikation steht in diesem Modus nicht zur Verfügung.

Hinweise:

Die digitalen Schaltausgänge der Endgeräte schalten zwischen dem logischen Schaltpegel Off (Hochohmig) und dem logischen Schaltpegel ON (VCC – 1V). Ein kurzzeitiger Einschaltstrom (Peakstrom) von 10 A darf nicht überschritten werden. Die Schaltausgänge sind thermisch abgesichert.

Zudem ist die Signalerfassung von Maschinen und Anlagen mittels potentialfreien Kontakten zulässig. Im Zweifelsfall Rücksprache mit dem Maschinenhersteller halten und Freigabe einholen.

Die Zertifikatserneuerung findet alle 2 Jahre statt. Das bedeutet, dass die Geräte nicht länger als 2 Jahre ohne Internetverbindung gelagert werden dürfen.

Weitere Informationen finden Sie unter: www.kisme.com



Haupt-/Anwendungsgebiete

  • Messen-Steuern-Regeln
  • Elektrotechnik
  • Maschinen- und Anlagenbau
  • Signalbau
  • Chemische Industrie
  • Handbediengeräte
  • Industrie-Roboter
  • Modellbau
  • Hausinstallation
