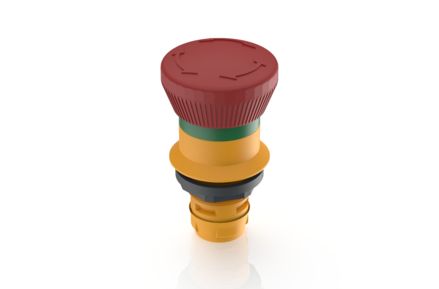

RAFIX 16, arrêt d’urgence, bord rond, conique, reset en tournant, Tête de mort rouge

Numéro d’article : 1.30.074.281/0300

Données techniques

Généralités
Couleur du coup-de-poing	rouge
Forme du bord	rond
Température de fonctionnement, min.	-25 °C
Température de fonctionnement, max.	70 °C
Température d’entreposage, min.	-40 °C
Température d’entreposage, max.	85 °C
éclairable	non
Emballage	Carton
Unité de conditionnement	2 pièces
Poids net	14,5 g
Durée de vie	30 000 cycles
B10	39 000 cycles
B10d	78 000 cycles
Indice de protection en façade d’après DIN EN 60529	IP65
Résistance à l’environnement	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78
Commande MOQ	10 pièces
Conforme à RoHS	oui
Conforme à REACH	oui

Cote de montage
Cote extérieure longueur	24,95 mm
Cote extérieure largeur	24,95 mm
Cote extérieure hauteur	48,2 mm
Ouverture d’emplacement	16,2 mm
Encastrement	44,7 mm
Hauteur de montage	29 mm
Cote du bord	ø 24,95 mm
Valeurs caractéristiques mécaniques
Fonction d’actionnement	encliquetant
Réinitialisation	en tournant
Fixation	Bague filetée
Couple bague filetée max.	1,2 Nm

Schémas

Schémas des ouvertures d’emplacement

Description

Les auxiliaires de commande RAFIX sont des unités modulaires composées de plusieurs parties. Dans la gamme RAFIX 16, ils sont toujours composés d’un élément d’actionnement et d’un élément de commutation ou d’un voyant de signalisation et d’un culot de lampe. Les éléments d’actionnement (tels que les boutons-poussoirs ou les actionneurs d’arrêt d’urgence) possèdent la tactilité, la réinitialisation et la fonction indiquées uniquement quand ils sont assemblés avec les élément de commutation adéquats. Pour les actionneurs éclairables, veuillez utiliser les élément de commutation avec culot de lampe.

Le diamètre de montage est de 16,2 mm conformément au standard. Le tenon de protection anti-torsion peut au besoin être retiré aisément à l’aide d’une tournevis.

Domaines d’application/principaux

Mesurer – Commander – Réguler
Électrotechnique
Construction de machines et installations
Robot industriel

Caractéristiques spéciales

Arrêt d’urgence pour fonctions de sécurité
Anti-manipulation selon DIN EN ISO 13850 grâce à une séquence de mouvements mécanique forcée
Robuste – convient également pour une utilisation avec des gants
Juxtaposition serrée des actionneurs possible car câblage axialement par l’arrière
Indice de protection : IP 65 en façade
Diamètre de montage 16,2 mm
Éléments de commutation séparés UNIVERSAL nécessaires
Éléments de commutation avec contacts argentés (max. 250 V/6 A) ou contacts dorés (max. 35 V/0,25 A)
Types de connexions éléments de commutation : connexion à vis, connexion pour cosses, socle pour circuits imprimés
Les éléments de commutation sont enfichés et peuvent être démontés par rotation.
