RAFIX 22 FS+, interruttore a chiave E2, 1 x 90°, forma V, stabile, Posizione di estrazione 0

Numero articolo: 1.30.275.912/0000

Dati tecnici

Dati generali
Smontaggio possibile	no
Contenuto della fornitura	senza chiave
Colore	grigio scuro
Colore collare	grigio scuro
Forma collare	tonda
Temperatura di esercizio min.	-25 °C
Temperatura di esercizio max.	70 °C
Temperatura di immagazzinaggio min.	-40 °C
Temperatura di immagazzinaggio max.	80 °C
illuminabile	no
Confezione	Cartone
Unità di imballaggio	2 pezzi
Peso netto	50 g
Durata	30.000 cicli
B10	43.000 cicli
Grado di protezione anteriore a norma DIN EN 60529	IP65
Resistenza agli urti a norma IEC 60068-2-27	15 g con ampiezza di 11 ms semisinusoidale
Resistenza alle vibrazioni a norma IEC 60068-2-6	5 g a10-500 Hz
Quantità minima ordinabile (MOQ)	10 pezzi
Conforme a RoHS	sì
Conforme a REACH	sì
Dimensioni di montaggio
Dimensione esterna lunghezza	29,8 mm
Dimensioni esterne larghezza	29,8 mm
Dimensione esterna altezza	47,6 mm
Apertura di incasso	22,3 mm
Profondità di montaggio	9,2 mm
Altezza di incasso	39,8 mm
Telaio min.	30 x 30 mm
Valori caratteristici meccanici
Posizione di estrazione chiave	0
Numero chiusure	1
Fissaggio	Ghiera filettata
Modalità di azionamento	stabile
Momento di azionamento, max.	1,3 Nm
Coppia di serraggio ghiera di filettata max.	1,2 Nm
Angolo di rotazione	1 x 90°, forma V
Resistenza all’azione di forze laterali	100 N
Chiusura	E2

Specifiche secondo UL 60947
UL Enclosure Type Rating frontale	type 1 type 4X indoor

Disegni

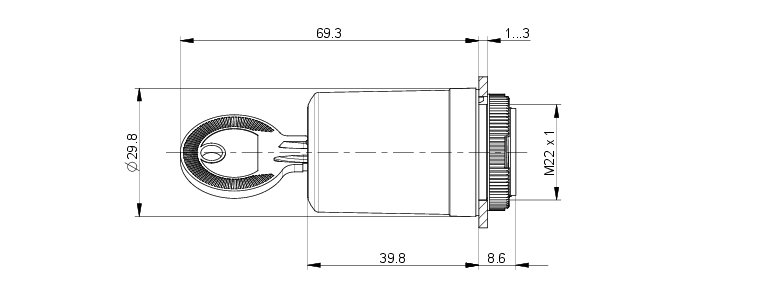

Disegni quotati

Disegno sistema

Disegni aperture di incasso

Disegno pannello frontale

Descrizione

I sistemi di chiusura che utilizziamo sono stati sviluppati secondo la norma DIN EN 1303 da noti produttori di serrature. Si tratta di sistemi meccanici aperti che, a seconda delle condizioni ambientali, richiedono una manutenzione occasionale (ad es. ingrassaggio) da parte dell'operatore della macchina o dell'impianto.
Abbiamo sviluppato e qualificato i nostri interruttori a chiave con chiavi di riferimento RAFI. In determinate circostanze, i gestori del sistema possono utilizzare diverse copie di chiavi a basso costo o chiavi di terze parti la cui funzione e tattilità possono essere diverse.
