E-BOX M12，急停, 2 常闭 + 1 信号接触点, 金, M12 8-极 A-编码, 复位通过旋转, 蘑菇头红色

物品号： 1.22.176.000/0000

技术参数

一般参数
操作器位置1	急停
壳体颜色	黄色
蘑菇颜色	红色
工作温度，最低	-25 °C
工作温度，最高	70 °C
存储温度，最低	-40 °C
存储温度，最高	80 °C
可发光	否
包装	包装纸盒
包装数量	1 碎片
净重	108 公克
使用寿命	50,000 次
B10	65,000 次
B10d	130,000 次
正面保护方式遵照DIN EN 60529	IP65
背面防护方式遵照DIN EN 60529	IP65
防护等级	II
最低订购量 (MOQ)	5 碎片
RoHS 一致性	是
REACH 一致性	是
安装尺寸
外径尺寸	123.2 毫米
外径尺寸	40 毫米
正面高度	60.2 毫米
机械特性
触点功能	2 常闭 + 1 信号接触点
触点材料	金
复位	通过旋转
固定	安装夹
背面端子	M12 8-极 A-编码
PIN 3	常开 1
PIN 4	常开 1
PIN 6	常闭 1
PIN 5	常闭 1
PIN 7	常闭 2
PIN 8	常闭 2

电气特性
额定电压，最小	5 V
额定电压，最大	35 V
电压型	AC / DC
额定工作电压	5-35 V
额定电流，最小	0.001 A
额定电流，最大	0.1 A
额定功率，最大	0.25 Watt
功率损失	0.00030 Watt

图纸

尺寸图

系统示意图

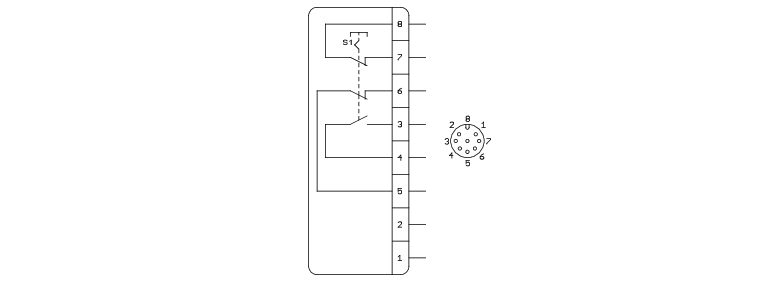

原理图

描述

E-Box M12是一个可随时连接、设备齐全的外壳，包括执行器和开关元件。这样一来，E-Box的紧凑尺寸就可以实现紧急停止、开/关和上/下功能，以及附加的状态显示。E-Box M12可用于任何需要独立指挥设备单元的分散地点。例如，通常情况下，用于生产设施沿线或安全栅栏处的紧急停止应用。E-Box M12的尺寸是基于40mm型材导轨的边缘尺寸，安装理念也是为此而设计的。
