E-BOX M12，2个按键, 前圈银金属色, 2 常开, 灯罩白色, 印字箭头

物品号： 1.22.242.242/0000

技术参数

一般参数
印字	箭头
操作器位置1	按键
操作器位置2	按键
壳体颜色	浅灰色
印字颜色	黑色
灯罩颜色	白色
边框/蘑菇属性	半透明
卡圈颜色	深灰色
前圈颜色	银金属色
卡圈形状	圆形
工作温度，最低	-25 °C
工作温度，最高	70 °C
存储温度，最低	-40 °C
存储温度，最高	80 °C
可发光	否
包装	包装纸盒
包装数量	1 碎片
净重	105 公克
使用寿命	1.000.000 (10mA / 24V DC) 次
B10 电的	1.300.000 (10mA / 24V DC) 次
正面保护方式遵照DIN EN 60529	IP65
背面防护方式遵照DIN EN 60529	IP65
防护等级	II
最低订购量 (MOQ)	5 碎片
RoHS 一致性	是
REACH 一致性	是
安装尺寸
外径尺寸	123.2 毫米
外径尺寸	40 毫米
正面高度	39.3 毫米
机械特性
触点功能	2 常开
触点材料	金
固定	安装夹
背面端子	M12 4-极 A-编码
PIN 1	常开 2
PIN 2	常开 2
PIN 3	常开 1
PIN 4	常开 1

电气特性
额定电压，最小	5 V
额定电压，最大	35 V
电压型	AC / DC
额定工作电压	5-35 V
额定电流，最小	0.001 A
额定电流，最大	0.1 A
额定功率，最大	0.25 Watt
功率损失	0.00030 Watt

图纸

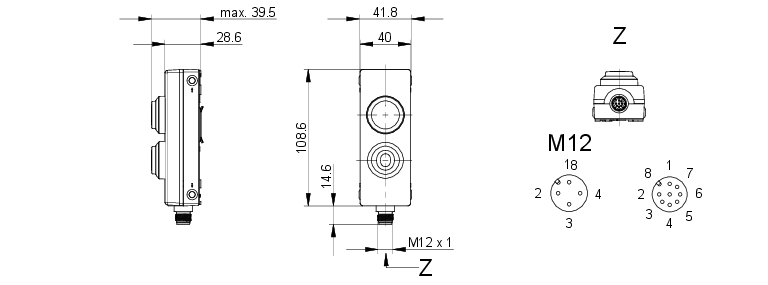

尺寸图

系统示意图

原理图

描述

E-Box M12是一个可随时连接、设备齐全的外壳，包括执行器和开关元件。这样一来，E-Box的紧凑尺寸就可以实现紧急停止、开/关和上/下功能，以及附加的状态显示。E-Box M12可用于任何需要独立指挥设备单元的分散地点。例如，通常情况下，用于生产设施沿线或安全栅栏处的紧急停止应用。E-Box M12的尺寸是基于40mm型材导轨的边缘尺寸，安装理念也是为此而设计的。
