RAFIX 30 FS+，信号灯，圆形卡圈, 发光元件 红 / 绿, 灯罩 白色, 快插端子2.8 x 0.8
物品号： 1.74.510.111/2200
停止
技术参数
| 灯罩颜色 | 白色 |
| 前圈颜色 | 不锈钢 |
| 发光元件颜色 | 红 / 绿 |
| 卡圈形状 | 圆形 |
| 工作温度，最低 | -25 °C |
| 工作温度，最高 | 60 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 80 °C |
| 可发光 | 是 |
| 包装 | 包装纸盒 |
| 包装数量 | 10 碎片 |
| 净重 | 16.6 公克 |
| 最低订购量 (MOQ) | 10 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| country of origin | HU |
| 外径尺寸 | 34.5 毫米 |
| 外径尺寸 | 34.5 毫米 |
| 正面高度 | 37.1 毫米 |
| 安装孔 | 30.3 毫米 |
| 安装深度 | 31.85 毫米 |
| 安装高度 | 5.25 毫米 |
| 矩阵安装间距，最少 | 35 毫米 |
| 卡圈尺寸 | 34.5 毫米 |
| 背面端子 | 快插端子2.8 x 0.8 |
| 固定 | 螺圈 |
| 可焊接性 | 否 |
| 发光元件工作电压，最低 | 8 V |
| 发光元件的工作电压，最大 | 30 V |
| 电压型 | DC |
| 额定工作电压 | 8-30 V |
| 功率损失 | 0.39000 Watt |
| UL Enclosure Type Rating/正面外壳类型评估 |
type 1
type 4X indoor |
图纸

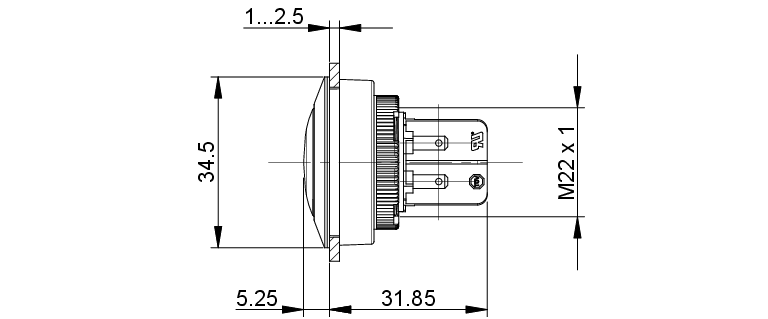

尺寸图
安装孔位图
接线图
描述
通过2.8x0.8mm的分离快插端子和集成的反向极性保护可在一个照明灯中显示三个信号状态：白色无照明、红色照明和绿色照明。
根据 UL 标准使用：
RAFIX组合开关在RAFI被定义为模块式元件，由操作元件、所需连接器和各自的接触或照明单元组成。
操作元件（如按钮、急停操作器等）拥有设计时预先考虑到的可触性、复位功能和仅与相应合适的触点模块相组合的功能
3D示意图
下载
CAD_3D_RAFIX30-174510xxx
3C-证书
CP65-文件
POP-文件
RoHS
SVHC-文件
TSCA-文件
TÜV-证书
UL-证书
一致性声明
产品说明书
EPLAN EDZ RAFI 完整的
产品停产
媒体阻力
PCN 产品变更通知
供应商库存搜索
可选附件
RAFIX 30 FS+，RAMO 30，盲盖
RAFIX / RAMO 用于螺圈的紧固扳手
单独件，RAFIX FS-技术，螺圈, 黑色, 30.3 mm, 前面板厚度为2.5至4毫米
