RAFIX 22 FSR，照明灯附件，圆形卡圈, 灯罩 白色
物品号： 1.74.509.011/2200
技术参数
| 灯罩颜色 | 白色 |
| 边框/蘑菇属性 | 半透明 |
| 卡圈形状 | 圆形 |
| 工作温度，最低 | -40 °C |
| 工作温度，最高 | 85 °C |
| 存储温度，最低 | -40 °C |
| 存储温度，最高 | 85 °C |
| 可发光 | 是 |
| 包装 | 包装纸盒 |
| 包装数量 | 10 碎片 |
| 净重 | 10.5 公克 |
| 正面保护方式遵照DIN EN 60529 |
IP65
IP67 IP69 |
| UL Enclosure Type Rating/正面外壳类型评估 |
type 1
type 4X indoor |
| 环境影响耐抗性 |
IEC 60068-2-14
IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78 |
| 根据标准抗盐雾 | IEC 60068-2-11 |
| 抗冲击性 IK | 06 |
| 最低订购量 (MOQ) | 10 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| 外径尺寸 | 31.3 毫米 |
| 外径尺寸 | 31.3 毫米 |
| 正面高度 | 20.8 毫米 |
| 安装孔 | 22.3 毫米 |
| 安装深度 | 9.2 毫米 |
| 安装高度 | 12.2 毫米 |
| 矩阵安装间距，最少 | 32 x 32 毫米 |
| 卡圈尺寸 | ø 31,3 毫米 |
| 固定 | 螺圈 |
| 螺圈扭矩，最大 | 1.2 牛顿计 |
| UL Enclosure Type Rating/正面外壳类型评估 |
type 1
type 4X indoor |
图纸
尺寸图
系统示意图
系统示意图
描述
RAFIX 22 FSR 发光附件是为用SMT或THT LED照明而设计的。它们确保也可从侧面看到的全面积照明。
根据 UL 标准使用：
RAFIX组合开关在RAFI被定义为模块式元件，由操作元件、所需连接器和各自的接触或照明单元组成。
操作元件（如按钮、急停操作器等）拥有设计时预先考虑到的可触性、复位功能和仅与相应合适的触点模块相组合的功能
3D示意图
下载
CAD_3D_R22-FSR-174509011
CP65-文件
POP-文件
RoHS
SVHC-文件
TSCA-文件
TÜV-证书
UL-证书

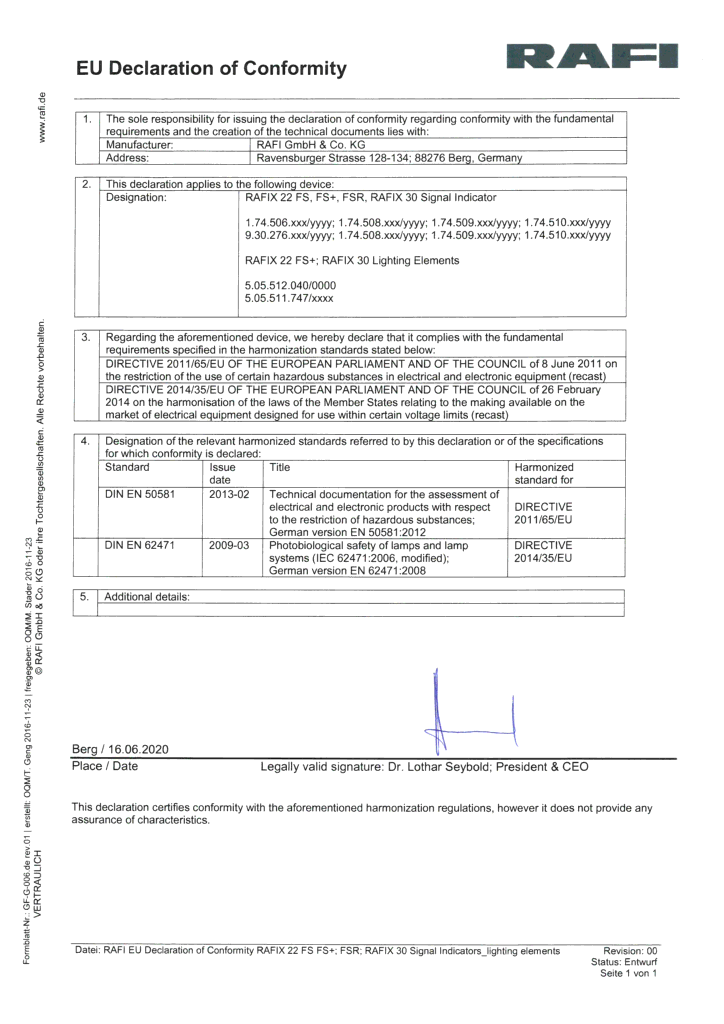

一致性声明
