RAMO 30 E, M12，圆形卡圈, 2 常闭, 金, M12 4-极 A-编码, 复位通过旋转, 蘑菇头红色, 箭头红色

物品号： 1.11.031.001/0000

技术参数

一般参数
无电势	是
蘑菇颜色	红色
印字颜色	红色
卡圈颜色	黄色
卡圈形状	圆形
工作温度，最低	-40 °C
工作温度，最高	85 °C
存储温度，最低	-40 °C
存储温度，最高	90 °C
可发光	否
包装	包装纸盒
包装数量	2 碎片
净重	32 公克
使用寿命	50,000 次
B10	65,000 次
B10d	130,000 次
正面保护方式遵照DIN EN 60529	IP65 IP66
背面防护方式遵照DIN EN 60529	IP65 IP67
UL Enclosure Type Rating/正面外壳类型评估	type 4X indoor
环境影响耐抗性	IEC 60068-2-14 IEC 60068-2-30 IEC 60068-2-33 IEC 60068-2-78
抗冲击性，遵照IEC 60068-2-27标准	50g在11ms振幅半正弦
根据标准抗盐雾	IEC 60068-2-11
抗冲击性 IK	06 side 07 frontal
抗振强度遵照IEC 60068-2-6标准	10…500 Hz为5克
MOQ 秩序	2 碎片
污染等级符合DIN EN 61010-1标准。	Pollution degree 2
RoHS 一致性	是
REACH 一致性	是

安装尺寸
外径尺寸	34.5 毫米
外径尺寸	34.5 毫米
正面高度	69.7 毫米
安装孔	30.3 毫米
安装深度	36.3 毫米
安装高度	33.4 毫米
矩阵安装间距，最少	35 毫米
机械特性
操作功能	自复位功能
力强度作用在侧边	300 N
触点功能	2 常闭
触点材料	金
复位	通过旋转
固定	螺圈
螺圈扭矩，最大	1.2 牛顿计
背面端子	M12 4-极 A-编码
PIN 1	常闭 1
PIN 2	常闭 1
PIN 3	常闭 2
PIN 4	常闭 2
电气特性
测定绝缘电压	250 V
测定喷射电压	2,500 V
Rated operating voltage	35 V (AC-15) 35 V (DC-13)
额定电压，最小	1 V
额定电压，最大	35 V
电压型	DC
Rated operating current	0.1 A
额定工作电压	1-35 V
额定电流，最小	0.001 A
额定电流，最大	0.1 A
功率损失	0.00080 Watt
过电压类别	2
Kind of short circuit protective device	保险丝 250 V / 0,1 A / 1,5 kA gG 迅速
条件性短路电流	1,000 A

图纸

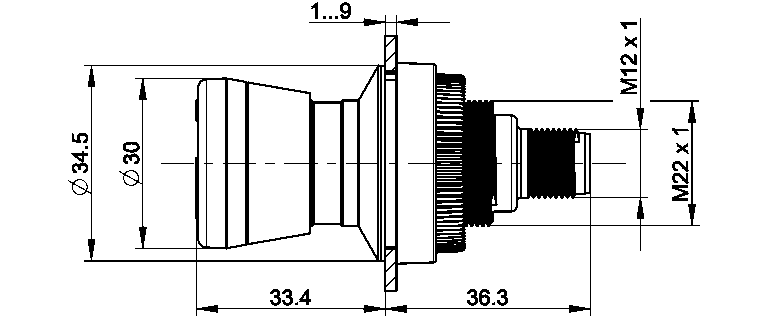

尺寸图

安装孔位图

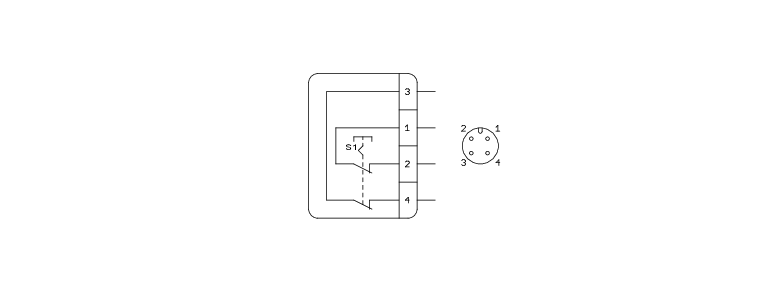

原理图

描述

带M12连接的紧急停止装置。RAMO E开关设计有两个NC触点，开关电压为35 V，符合所有适用的ISO和IEC标准，其特点是安装简单、省时。与整个RAMO系列一样，紧急停止开关采用便于安装的M12插入式连接，将布线工作降至最低。

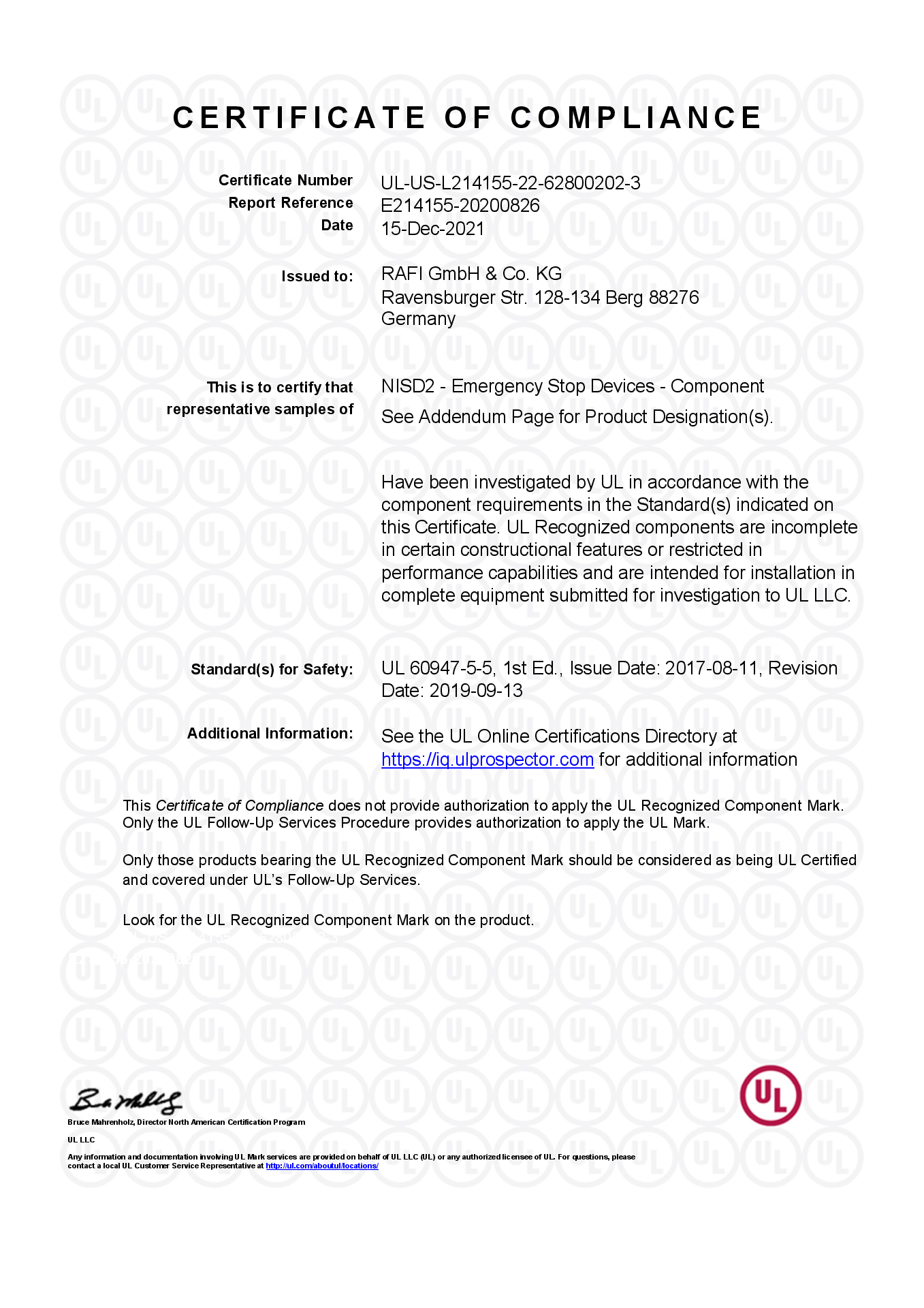

其他信息以UL证书为准。
仅适用于2类电源或限电压/限电流。
只能由经过培训的专业人员进行安装。
4x型室内型只带 "Cat. 7000-08061-0210100 PUR 4x0.25mm²，带M8接头，最大额定值30VAC/DC 4A，由Murrelektronik GmbH制造。30VAC/DC 4A，由Murrelektronik GmbH制造 "和 "Cat. 7000-12221-0340100 PUR 4x0.34mm²，带M12连接器，最大额定值30VAC/DC 4A，由Murrelektronik GmbH制造 "和 "Cat. 30VAC/DC 4A，由Murrelektronik GmbH制造"。
用于1型或4x型室内机柜的平面上。
