RACON 12 ST, THT 在外, 4.7 ± 0.8 N, 1 常开
物品号： 1.14.112.801/0000
技术参数

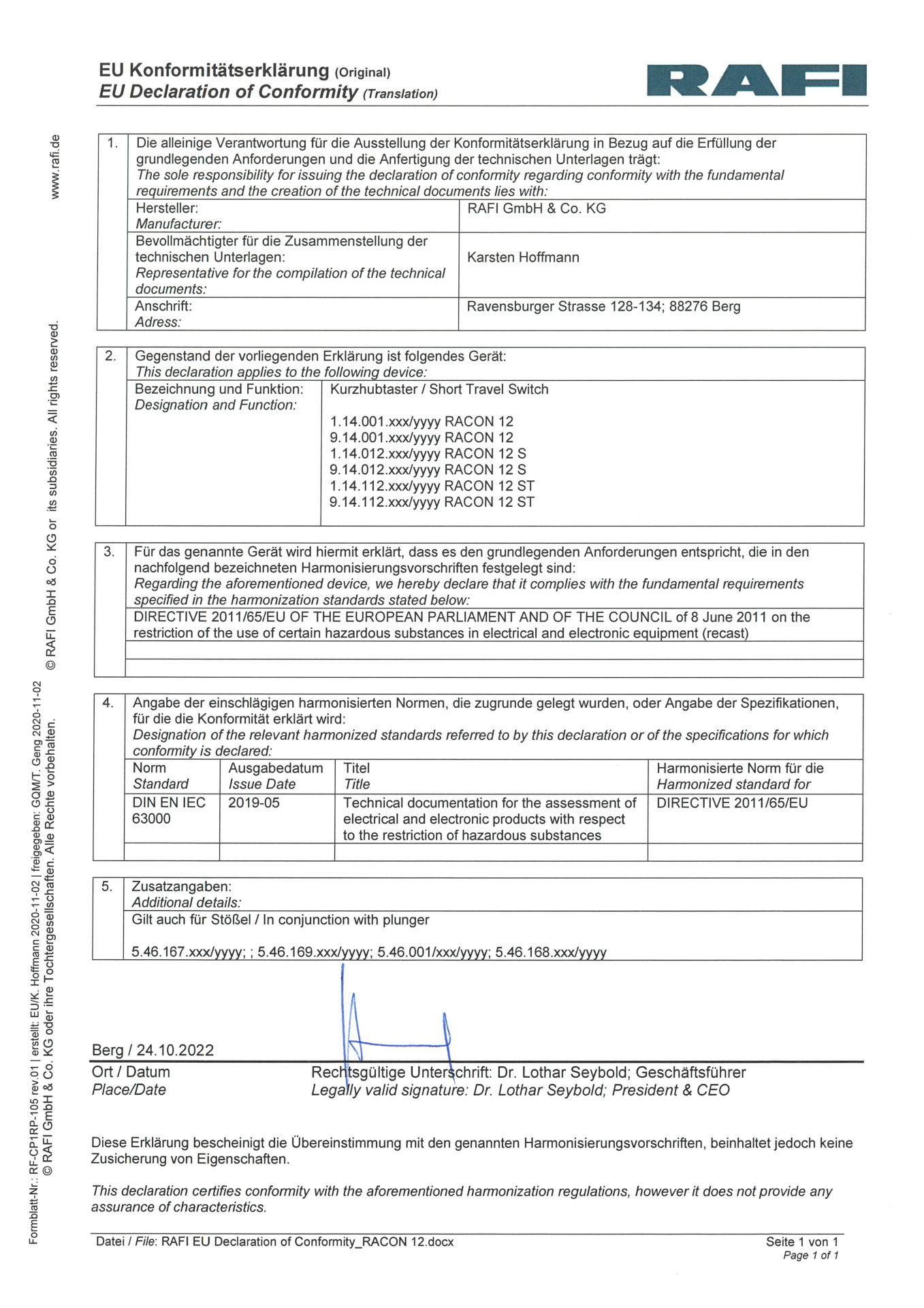

| 壳体颜色 | 蓝色 |
| 工作温度，最低 | -40 °C |
| 工作温度，最高 | 125 °C |
| 存储温度，最低 | -50 °C |
| 存储温度，最高 | 90 °C |
| 可发光 | 否 |
| 手工焊接时间，最长 | 5 sec |
| 手焊焊接温度 | 350 °C |
| 波峰焊焊接温度 | 260 °C |
| 焊接技术 | 手 / 波 |
| 焊接耐热强度，根据标准 | DIN EN 60068-2-20 |
| 包装 | 滑轨 |
| 包装数量 | 45 碎片 |
| 使用寿命 | 1,000,000 次 |
| B10 | 1,300,000 次 |
| 正面防护方式遵照DIN EN 20653 | IP67 (IP6K7) |
| 后面的保护等级符合ISO 20653标准 | IP67 (IP6K7) |
| MSL Moisture Sensitivity Level | 1 |
| 按照标准检查有害气体 | 是 |
| 最低订购量 (MOQ) | 450 碎片 |
| RoHS 一致性 | 是 |
| REACH 一致性 | 是 |
| 产品代码 | TG |
| 外径尺寸 | 12 毫米 |
| 外径尺寸 | 12 毫米 |
| 安装高度 | 4.95 ± 0.1 毫米 |
| 矩阵安装间距，最少 | 12.50 x 15.24 毫米 |
| 背面端子 | THT 在外 |
| 操作功能 | 触感的 |
| 操作力，最大 | 8 N |
| 操作力，最小 | 4.7 ± 0.8 N |
| 触点功能 | 1 常开 |
| 触点系统 |
跳跃式触点
SPST - Single Pole Single Throw |
| 触点材料 | 金 |
| 可焊接性 | 是 |
| 10毫米/秒的弹跳时间 | <5 ms |
| 行程 | 0.66 ± 0.15 毫米 |
| 额定电压，最小 |
|
| 额定电压，最大 | 35 V |
| 额定电流，最小 |
|
| 额定电流，最大 |
|
| 额定功率，最大 | 1 Watt |
图纸
尺寸图

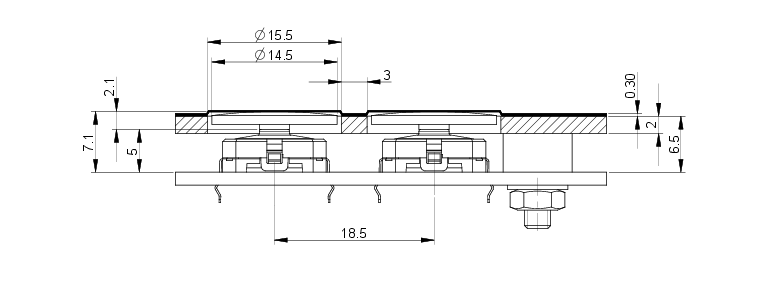

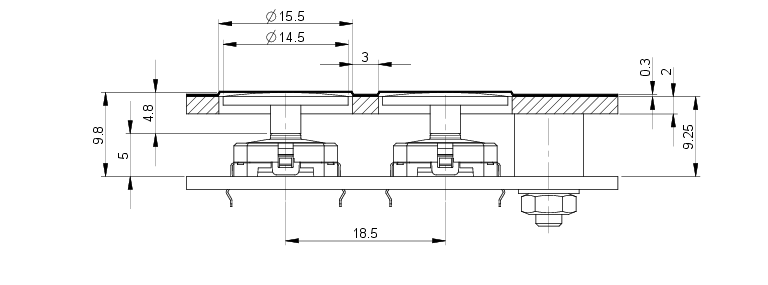

系统示意图
系统示意图
系统示意图

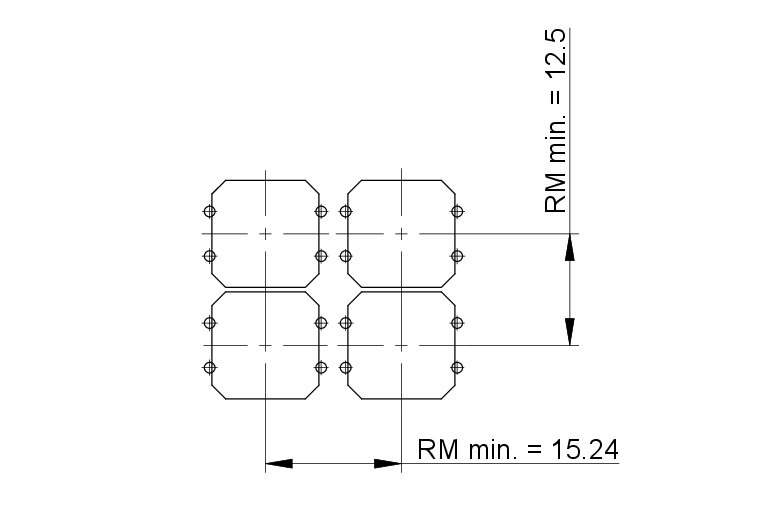

PCB示意图
PCB示意图
原理图
产品标签图
描述
我们高质量的RACON 12短程按键开关--尺寸为12 x 12 mm--具有明显的按键声、高开关可靠性、紧密的接触系统和灌封能力等特点。因此，RACON已经成为许多行业的标准。无论是在汽车应用中，还是在带键帽或薄膜键盘的系统中，RACON都能满足您的应用需求，无论是THT还是SMT版本。
RACON 12 短击键可以单独、成排或作为键盘排列。在箔片下使用时，RACON按钮应与柱塞结合使用。适用于最重要的焊接方法。波焊槽用于THT版本 回流焊接用于SMT版本。
- 蒸汽相焊接用于SMT版本
- 手焊
- 使用SMT自动放置机处理SMT版本
- IMDS-输入
